Приборы для измерения переменного тока и напряжения

Приборы для измерения переменного тока и напряжения - это устройства, которые позволяют определить величину и характеристики электрического тока или напряжения, меняющихся во времени.

Щитовые приборы для измерения переменного тока и напряжения выпускаются двух видов: – магнитоэлектрической системы с выпрямителем; – электромагнитной системы. Приборы позволяют измерять токи в пределах от 25 µА до 100 А и напряжения от 0,5 В до 750 В при прямом включении. Для расширения диапазона измерений по току применяются трансформаторы тока типа ТОП-0,66, по напряжению – трансформаторы напряжения. Амперметры и вольтметры изготавливаются с нулевой отметкой на краю диапазона. Приборы могут быть изготовлены со шкалами в любых единицах измерения по желанию заказчика. Циферблаты и шкалы приборов в габаритах 60х60, 80х80, 120х120 мм выполняются в соответствии с ГОСТ 5365. По конструктивному исполнению приборы для измерения переменного тока делятся на две группы: – приборы с квадратными лицевыми панелями и круглыми корпусами; – приборы с квадратными лицевыми панелями и квадратными корпусами. Конструктивное исполнение корпусов: пылезащищенное исполнение (IP50), пылебрызгозащищенное исполнение по ГОСТ 22261-94 (без указания IP), пылебрызгозащищенное исполнение по ГОСТ 14254-2015 (IP54) (исполнение для АЭС и для эксплуатации на морских судах «ОМ2»). Степень защиты токоведущих стержней – IP00. Для защиты от прикосновения к токоведущим стержням приборы Э42700, Э42702 (амперметры до 10А, миллиамперметры, вольтметры, приборы с подключением через ТТ и ТН), Ц42300, Ц42702 могут поставляться с защитными колпачками КЗ-4. Необходимость поставки указать при заказе. Поверка приборов производится в соответствии с требованиями ГОСТ 8.497-83.

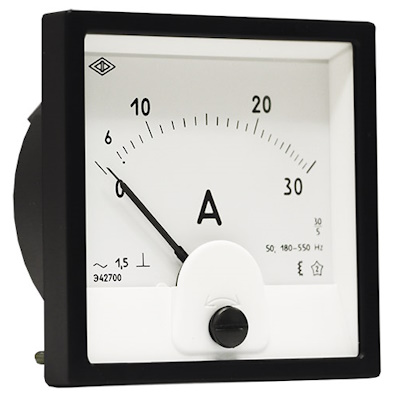

Э42700, Э42701, Э42702, Ц42302, Ц42300, Ц42702 внесены в Госреестр СИ РФ № 69582-17, срок действия до 04 декабря 2027 г.

Приборы Э42700, Э42701, Э42702, Ц42302, Ц42300, Ц42702 имеют свидетельство о типовом одобрении Российского морского регистра судоходства (климатическое исполнение ОМ2). Ц42300, Ц42302 могут изготавливаться с приемкой «Морской регистр», кроме пределов: 0,5 - 3 В; 1 - 7,5 В; 0 - 1 mA; 0,5 mA и микроамперметров. Межповерочный интервал: Э42700, Э42701, Э42702, Ц42302, Ц42300, Ц42702 - 2 года.

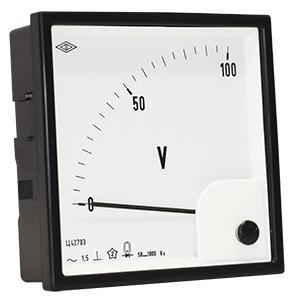

Приборы предназначены для измерения силы тока и напряжения в цепях переменного тока. Циферблаты и шкалы приборов в габаритах 72х72, 96х96 мм выполняются в соответствии с Din 43802. Габаритно-установочные размеры соответствуют европейским стандартам. Расположение механизма – угловое. Для защиты от прикосновения к токоведущим стержням приборы Э42704 (амперметры до 10 А, амперметры с подключением через ТТ), Э42703 (амперметры до 10 А, миллиамперметры, вольтметры, приборы с подключением через ТТ и ТН), Ц42704, Ц42703 могут поставляться с защитными колпачками КЗ-4. Необходимость поставки указать при заказе. Поверка приборов производится в соответствии с требованиями ГОСТ 8.497-83.

Приборы Э42703, Э42704, Ц42703, Ц42704 имеют свидетельство о типовом одобрении Российского морского регистра судоходства (климатическое исполнение ОМ2).

Э42703, Э42704, Ц42703, Ц42704 внесены в Госреестр СИ РФ № 69582-17, срок действия до 04 декабря 2027 г.

Межповерочный интервал: Э42703, Э42704, Ц42703, Ц42704 - 2 года.

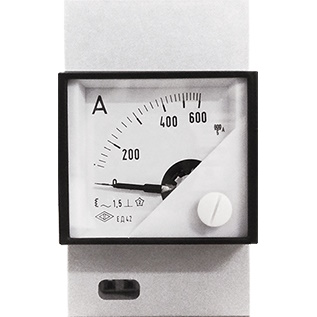

Приборы ЕД42 предназначены для измерения силы тока и напряжения в цепях переменного тока и устанавливаются на DIN-рейку шириной 35 мм EN 50022. Расположение измерительного механизма в приборах - угловое. Размер лицевой панели - 53х46 мм. Длина шкалы - 42 мм. Класс точности - 1,5. Степень защиты корпуса приборов - IP40. Масса - 0,25 кг. Поверка приборов производится в соответствии с требованиями ГОСТ 8.497-83.

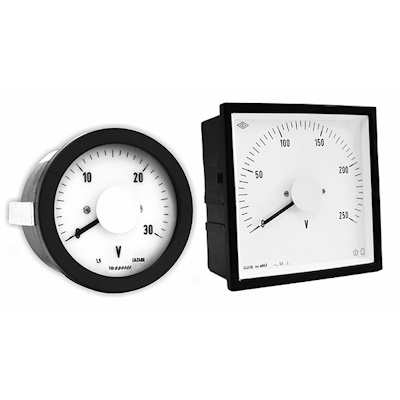

Приборы Ц42408, Ц42412, Ц42496 предназначены для измерения напряжения в однофазных цепях переменного тока частотой 50 Гц в различных областях промышленности и на железнодорожном транспорте. Приборы изготавливаются в пластмассовом корпусе, являются вибро- и ударопрочными. Во всех исполнениях Ц42408 предусмотрена подсветка циферблата, напряжение питания - 24, 50 или 100 В. Приборы имеют степень защиты от воздействия окружающей среды по передней панели IP53 по умолчанию, приборы для эксплуатации на морских судах и для АЭС имеют степень защиты по передней панели IP54. Циферблаты и шкалы приборов выполняются в соответствии с Din 43802. Поверка приборов производится в соответствии с требованиями ГОСТ 8.497-83.

Приборы Ц42408, Ц42412, Ц42496 имеют свидетельство о типовом одобрении Российского морского регистра судоходства (климатическое исполнение ОМ2).
