Приборы для измерения постоянного тока и напряжения

Приборы для измерения постоянного тока и напряжения - это амперметры и вольтметры, которые показывают силу и разность потенциалов в электрической цепи.

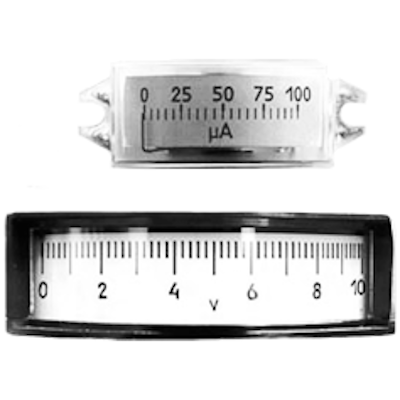

Приборы предназначены для измерения силы тока и напряжения в электрических цепях постоянного тока и применяются в различных отраслях промышленности. Амперметры и вольтметры постоянного тока данной группы применяются в щитах, мозаичных панелях и малогабаритном оборудовании. Приборы постоянного тока могут изготавливаться с нулевой отметкой на краю или внутри диапазона измерений. Шкалы приборов могут быть выполнены в любых единицах измерения, со специальными отметками, надписями и пр. по данным заказчика. Циферблаты и шкалы приборов в габаритах 74х26, 40х21, 54х21, 100х32 мм выполняются в соответствии с ГОСТ 5365. Приборы могут изготавливаться для горизонтальной или вертикальной установки с соответствующим расположением шкалы прибора. Возможно изготовление приборов с другими пределами измерений по заказу. Конструктивное исполнение корпусов: пылебрызгозащищенное исполнение (без указания IP) по ГОСТ 22261-94 - М4247, М4248; М42248 - IP20; пылезащищенное исполнение IP50 по ГОСТ 14254-2015 - М42200, М42201. Степень защиты токоведущих выводов – IP00. Поверка приборов производится в соответствии с требованиями ГОСТ 8.497-83.

М42248 внесены в Госреестр СИ РФ № 30296-05, срок действия до 11 марта 2026 г. М4247, М4248, М42200, М42201 внесены в Госреестр СИ РФ №37622-17, срок действия до 11 декабря 2027 г.

Межповерочный интервал: М4247, М4248, М42200, М42201 - 2 года; М42248 - 1 год.

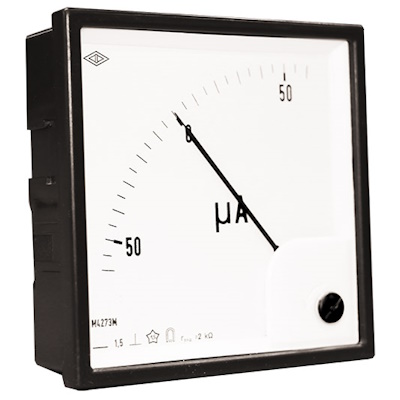

Данные типы приборов с угловым расположением измерительного механизма имеют квадратные лицевые панели и квадратные корпуса. Приборы могут иметь диапазоны измерений с нулевой отметкой внутри или на краю диапазонов. Приборы М4272, М4276 выпускаются со сменными шкалами, при заказе к обозначению приборов добавляется буква (с). Приборы могут быть изготовлены с другими диапазонами измерений и со шкалами, отградуированными в единицах любых физических величин. Для защиты от прикосновения к токоведущим стержням приборы М4276, М4277М, М4272, М4273М, М4276(с), М4272(с) могут поставляться с защитными колпачками КЗ-4. Необходимость поставки указать при заказе. Поверка приборов производится в соответствии с требованиями ГОСТ 8.497-83. Циферблаты и шкалы приборов с габаритами 72х72, 96х96 мм выполняются в соответствии с Din 43802, с габаритом 48х48 мм в соответствии с ГОСТ 5365-83.

Приборы M4272, M4276, M4278 имеют свидетельство о типовом одобрении Российского морского регистра судоходства (климатическое исполнение ОМ2).

М4272, М4276, М4278 внесены в Госреестр СИ РФ № 68770-17, срок действия до 29 сентября 2027 г. М4273М, М4277М внесены в Госреестр СИ РФ № 37282-17, срок действия до 11 декабря 2027 г.

Межповерочный интервал: М4272, М4276, М4278, М4273М, М4277М - 2 года.

Приборы предназначены для измерения тока и напряжения в электрических цепях постоянного тока и позволяют измерять токи в пределах от 10 µА до 20 А, напряжения от 25 мВ до 750 В при непосредственном включении.

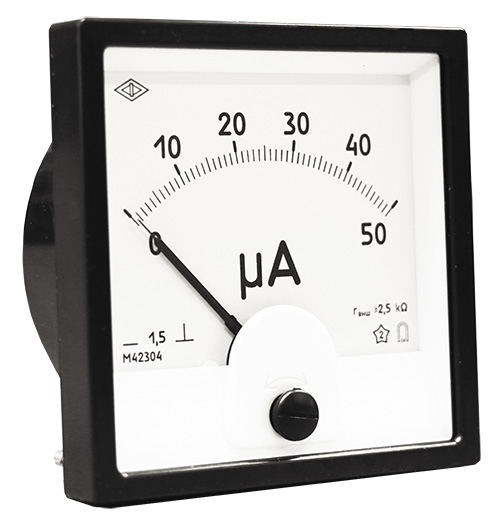

Приборы М42300, М42301, М42304, М42305 могут изготавливаться:

• с повышенной устойчивостью к механическим воздействиям (при заказе к обозначению приборов добавляется буква (м));
• пылебрызгозащищенного исполнения (без указания IP) по ГОСТ 22261-94 (при заказе к обозначению приборов добавляется буква (Б)).

Приборы М42300, М42303 могут выдерживать сейсмические воздействия, эквивалентные воздействиям вибрации, с ускорением в интервале от 1,3 до 15 м/с2 с частотой от 5 до 50 Гц в двух положениях.

Приборы М42303 с верхними значениями диапазонов измерений 0,5 мА, 20 В и все многопредельные изготавливаются только класса точности 4,0.

Приборы постоянного тока могут изготавливаться:

• с нулевой отметкой на краю или внутри диапазона измерений;
• с другими диапазонами измерений и со шкалами, отградуированными в единицах любых физических величин, со специальными отметками, надписями и пр. по данным заказчика.

Нормальное положение приборов - вертикальное или горизонтальное. Возможно изготовление приборов нормального положения под углом к горизонту. Конструктивное исполнение корпусов: пылезащищенное исполнение (IP50), пылебрызгозащищенное исполнение по ГОСТ 22261-94 (без указания IP), пылебрызгозащищенное исполнение по ГОСТ 14254-2015 (IP54) (исполнение для АЭС и для эксплуатации на морских судах «ОМ2»). Степень защиты для токоведущих частей – IP00. Для защиты от прикосновения к токоведущим стержням приборы М42300, М42304, М4264М, М4265М могут поставляться с защитными колпачками КЗ-4. Необходимость поставки указать при заказе.

Поверка приборов производится в соответствии с требованиями ГОСТ 8.497-83. Циферблаты и шкалы приборов выполняются в соответствии с ГОСТ 5365-83.

Приборы M42300, M42301, M42303, M4264M имеют свидетельство о типовом одобрении Российского морского регистра судоходства (климатическое исполнение ОМ2).

М42300, М42301, М42303, М4264М внесены в Госреестр СИ РФ № 68770-17, срок действия до 29 сентября 2027 г. М42304, М42305, М42306, М4265М внесены в Госреестр СИ РФ №37282-17, срок действия до 11 декабря 2027 г.

Межповерочный интервал: М42303, М4264М, М42304, М42305, М42306, М4265М - 2 года; М42300 (м), М42301 (м) - 3 года; М42300, М42301 - 5 лет.

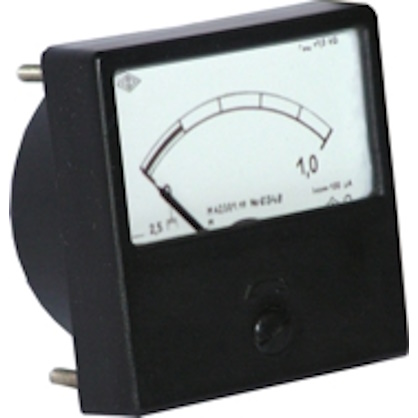

Прибор М42301.19(м) изготавливается с повышенной устойчивостью к механическим воздействиям. Измерительный механизм прибора М42301.19(м) крепится на резиновых амортизаторах для обеспечения стойкости к механическим воздействиям (удары, вибрация). Корпус прибора изготовлен из высокопрочного материала «Целанекс», стоек к воздействию масел, бензина и т.д. Поверка приборов производится в соответствии с требованиями ГОСТ 8.497-83.

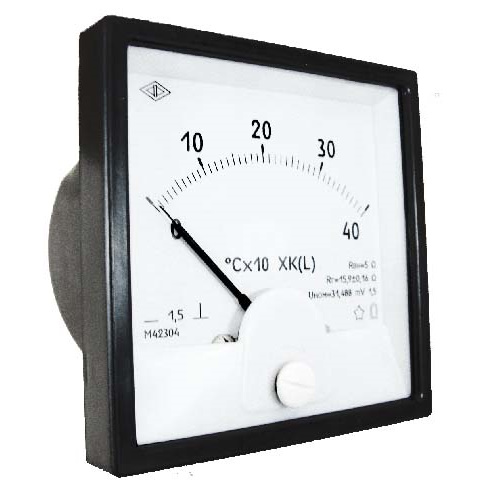

Милливольтметр М42304 используется для измерения термоэлектродвижущих сил термопар типа XA (K), XK (L), ПП (S), ПР (D) с номинальной статической характеристикой преобразования. Микроамперметр М42304 предназначен для использования в аппаратуре для измерения уровня шума. М42301(п) предназначен для использования в специальной (ГО 27, ДП 3 Б) и другой аппаратуре, изготавливается пылебрызгозащищенного исполнения с возможностью внешней подсветки шкалы. Возможно специальное исполнение с градуировкой шкалы по данным заказчика. Для защиты от прикосновения к токоведущим стержням приборы М42304 могут поставляться с защитными колпачками КЗ-4. Необходимость поставки указать при заказе. Поверка приборов производится в соответствии с требованиями ГОСТ 8.497-83.

М42301 внесены в Госреестр СИ РФ №68770-17, срок действия до 29 сентября 2027 г. М42304 внесены в Госреестр СИ РФ №37282-17, срок действия до 11 декабря 2027 г.

Межповерочный интервал: М42301 - 5 лет; М42304 - 2 года.

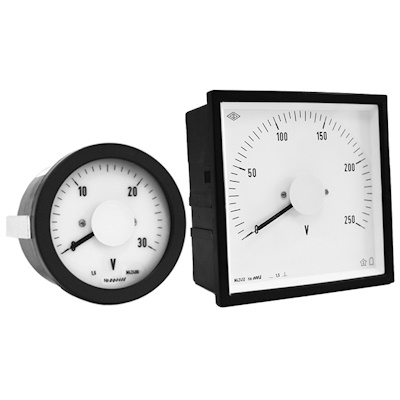

Приборы М42408, М42412, М42496 предназначены для измерения силы тока и напряжения в цепях постоянного тока в различных областях промышленности и на железнодорожном транспорте. Приборы изготавливаются в пластмассовом корпусе, являются вибро- и ударопрочными. Во всех исполнениях М42408 предусмотрена подсветка циферблата, напряжение питания - 24, 50 или 100 В. Шкалы приборов могут быть выполнены в любых единицах измерения, со специальными отметками, надписями и пр. по данным заказчика. Приборы имеют степень защиты от воздействия окружающей среды по передней панели IP53 по умолчанию, приборы для эксплуатации на морских судах и для АЭС имеют степень защиты по передней панели IP54. Циферблаты и шкалы приборов выполняются в соответствии с Din 43802. Поверка приборов производится в соответствии с требованиями ГОСТ 8.497-83.

Приборы М42408, М42412, М42496 имеют свидетельство о типовом одобрении Российского морского регистра судоходства (климатическое исполнение ОМ2).

М42408, М42496, М42412 внесены в Госреестр СИ РФ № 57444-14, срок действия - до 25 февраля 2024 г. Межповерочный интервал: 3 года.

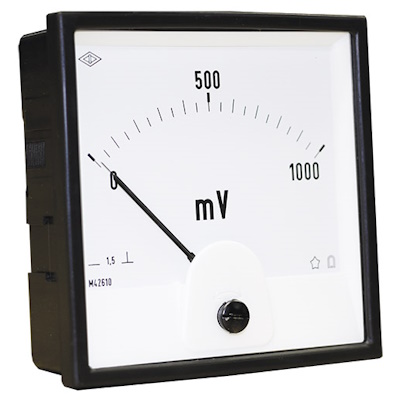

Приборы предназначены для измерения силы тока и напряжения в электрических цепях постоянного тока в различных отраслях промышленности. Приборы типов М42609, М42612 предназначены для установки в щиты с круглыми вырезами; приборы типов М42607, М42608, М42610, М42611 предназначены для установки в щиты с квадратными вырезами. Расположение измерительного механизма в данных приборах – центральное. Приборы могут быть изготовлены:

• с другими диапазонами измерений и со шкалами, отградуированными в единицах любых физических величин;
• с нулевой отметкой на краю или внутри диапазона измерений. Циферблаты и шкалы приборов с габаритами 48х48 мм выполняются в соответствии с ГОСТ 5365-83, с габаритами 72х72, 96х96 мм в соответствии с Din 43802. Для защиты от прикосновения к токоведущим стержням приборы М42608, М42611, М42607, М42610 могут поставляться с защитными колпачками КЗ-4. Необходимость поставки указать при заказе. Поверка приборов производится в соответствии с требованиями ГОСТ 8.497-83.

Приборы M42607, М42608, М42609 имеют свидетельство о типовом одобрении Российского морского регистра судоходства (климатическое исполнение ОМ2).

М42607, М42608, М42609 внесены в Госреестр СИ РФ № 68770-17, срок действия до 29 сентября 2027 г. М42610, М42611, М42612 внесены в Госреестр СИ РФ № 37282-17, срок действия до 11 декабря 2027 г.

Межповерочный интервал: М42608, М42609, М42607, М42610, М42611, М42612 - 2 года

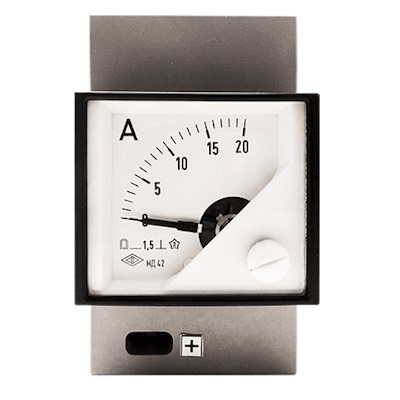

Приборы МД42 предназначены для измерения силы тока и напряжения в цепях постоянного тока и устанавливаются на DIN-рейку шириной 35 мм EN 50022. Расположение измерительного механизма в приборах – угловое. Приборы имеют исполнения с нулевой отметкой на краю или внутри диапазона измерений. Циферблаты и шкалы приборов выполняются в соответствии с Din 43802. Поверка приборов производится в соответствии с требованиями ГОСТ 8.497-83.
