Блоки клапанные БК предназначены для подключения к линиям с измеряемой средой приборов измерения избыточного и вакуумметрического давления. Блоки позволяют отсекать приборы от линий без сброса давления измеряемой среды, проверять нулевое значение показаний приборов или производить продувку импульсных линий. Для линий измерения давления кислорода производится обезжиривание деталей, контактирующих с измеряемой средой, и ставится обозначение «К».

Согласно «Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением» (ФЗ №116 от 21.07.97) «Перед каждым манометром должен быть установлен трехходовой кран или другое аналогичное устройство для продувки, проверки и отключения манометра».

Технические характеристики

• Максимальное давление измеряемой среды до 40 МПа
• Рабочее давление измеряемой среды до 40 МПа
• Максимальная температура измеряемой среды, оС до +224 оС
• Материал нержавеющая сталь
• Диапазон температуры окружающей среды, оС от -50 до +60 оС
• Присоединение к технологическому оборудованию
• внешняя резьба М20*1,5; G1/2, в т.ч. под плоский ниппель
• внутренняя резьба М20*1,5; G1/2, в т.ч. под плоский ниппель
• Присоединительные резьбы к прибору внутренняя резьба М20*1,5; G1/2
• Тип иглы плавающая
• Материал иглы нержавеющая сталь
• Размер квадрата под ключ, мм 17 мм
• Средний срок службы 10 лет
• Класс герметичности А по ГОСТ Р 54808-2011
• Материал сальника фторопласт
• Масса, не более 0,55 кг

Правила эксплуатации Манометр необходимо устанавливать через отсечной кран или клапан. Прибор должен быть установлен в нормальном рабочем положении, т.е. с вертикальным расположением корпуса (допускаемое отклонение не более ±5° в любую сторону), либо в соответствии со знаком рабочего положения, указанном на циферблате

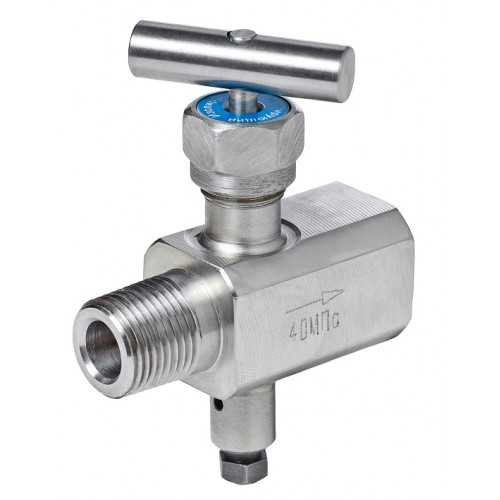

Данный КЗИС (клапан запорный игольчатый со сливом) - предназначен для присоединения прибора (датчика, манометра) к магистрали с рабочей средой, продувки импульсных линий, сброса давления при демонтаже манометра, а также безопасного выпуска среды из зоны манометр-клапан

Резьба под магистраль / под прибор:

• наруж G1/4" / внутр G1/4"
• наруж G1/2" / внутр G1/2"
• наруж М20х1,5 / внутр М20х1,5
• наруж 1/2NPT / внутр 1/2NPT Штуцер под прибор:
• форма А - стяжная муфта по DIN16283
• форма В - ниппельное соединение с накидной гайкой по DIN 16284 Масса, кг:
• КЗИС-25л - 0,54
• КЗИС-40с - 0,51
• КЗИС-60н - 0,53 *возможно изготовление до + 600 °С и -60 °С
