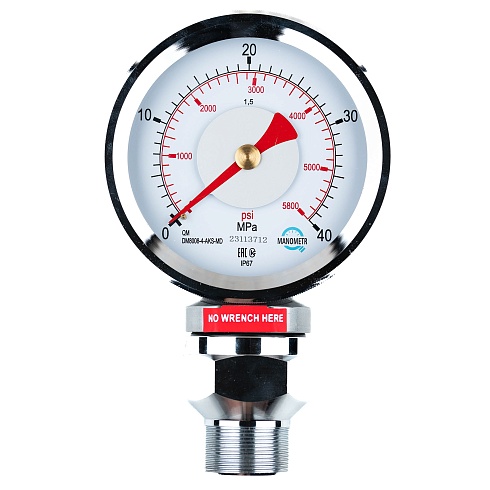

Буровые манометры

Предназначены для измерения избыточного давления агрессивных жидких сред с повышенным содержанием твердых примесей, в том числе бурового раствора, сероводородсодержащих сред и газоводонефтяной эмульсии.

Применяется в условиях с повышенной вибрацией в буровых установках и иных системах со шламовыми насосами.

Виброустойчивость достигается за счёт конструкции механизма и заполнения корпуса прибора демпфирующей жидкостью.

Габаритные размеры данной модификации позволяют считывать показания с расстояния до 5-х метров.

Корпус манометров выполнен из стали, измерительная часть – из нержавеющей стали.

• Диаметр корпуса 160 мм
• Класс точности 1,5
• Степень защиты приборов IP67
• Рабочие нагрузки
  • Постоянная нагрузка: 3/4 шкалы;
  • Переменная нагрузка: 2/3 шкалы;
  • Кратковременная нагрузка: 110% шкалы
• Материал присоединительного штуцера Нержавеющая сталь
• Резьба присоединительного штуцера М48х2- по умолчанию
• Остальные резьбы под заказ
• Расположение присоединительного штуцера Радиальное
• Материал корпуса Сталь
• Стекло Органическое
• Обечайка Коррозионностойкая сталь
• Циферблат Алюминиевый сплав, окрашенный в белый цвет
• Механизм Медный сплав, нержавеющая сталь
• Трубчатая пружина Нержавеющая сталь
• Демпфирующая жидкость ПМС-300
• Температура измеряемой среды от -50 до +150 °С
• Температура окружающего воздуха от -60 до +60 °С
• Климатическое исполнение
  • Исполнение N1 (У1 по ГОСТ 15150-69)
  • T1 (Т1 по ГОСТ 15150-69) - под заказ.
  • MU1 (ОМ1 по ГОСТ 15150-69) - под заказ.
  • NF1 (УХЛ1 по ГОСТ 15150-69) - под заказ.
• Виброзащищенность Группа V4 по ГОСТ 12997-84
• Масса не более 5 кг
• Средний срок службы 10 лет

Пределы измерений в системных единицах МПа - базовое исполнение (по заказу изготавливаются в любых единицах измерения)

• DM-8008-4-AKS-MD 0 - 16; 25; 40; 60; 100; 160 МПа
