Электроконтактные манометры

Предназначены для измерения вакуумметрического и избыточного давления некристаллизующихся жидкостей, паров и газов, неагрессивных к медным сплавам, с функцией коммутации внешних электрических цепей в схемах автоматики и сигнализации при достижении установленного значения показаний.

Общетехническое исполнение данных приборов находит применение в широком спектре промышленности и иных сферах народного хозяйства.

Модификация ремонтопригодная: основные узлы имеют разборные соединения, в механизме имеются регулировочные винты трёхпозиционной настройки.

Клеммная колодка с винтовым зажимом.

Габаритные размеры данной модификации позволяют считывать показания с расстояния до 5-ти метров.

Корпус манометров выполнен из стали, измерительная часть – из медных сплавов.

• Диаметр корпуса 160 мм
• Класс точности
  • 1,5 по умолчанию
  • 1,0 под заказ
• Степень защиты приборов IP40
• Тип контактной группы
  • С магнитным поджатием (по умолчанию);
  • Скользящие контакты (по заказу)
• Максимальное напряжение коммутируемого тока
  • 220В постоянного тока;
  • 380В переменного тока
• Сила тока, не более
  • 1А для контактов с магнитным поджатием;
  • 0,5А для скользящих контактов
• Максимальная разрывная мощность контактов
  • С магнитным поджатием:
    • 30Вт постоянного тока;
    • 50ВА переменного тока
  • Для скользящих контактов:
    • 10Вт постоянного тока;
    • 20ВА переменного тока
• Допускаемая погрешность при срабатывании электроконтактной схемы, % от диапазона показаний +/- 4%
• Рабочие нагрузки
  • Постоянная нагрузка: 3/4 шкалы;
  • Переменная нагрузка: 2/3 шкалы;
  • Кратковременная нагрузка: 110% шкалы
• Материал присоединительного штуцера Медный сплав
• Резьба присоединительного штуцера
  • M20x1,5- по умолчанию
  • Остальные резьбы под заказ
• Расположение присоединительного штуцера Радиальное
• Материал корпуса Сталь
• Цвет корпуса Сталь, окрашенная в чёрный цвет
• Стекло Органическое
• Обечайка Сталь, окрашенная в чёрный цвет, крепление винтами
• Циферблат Алюминиевый сплав, окрашенный в белый цвет
• Механизм Медный сплав
• Трубчатая пружина Медный сплав
• Температура измеряемой среды -50…+150 °С
• Температура окружающего воздуха -50…+60 °С
• Климатическое исполнение N2 (У2 по ГОСТ 15150-69)
• Виброзащищенность Группа L3 по ГОСТ 12997-84
• Масса не более 1 кг
• Средний срок службы 10 лет

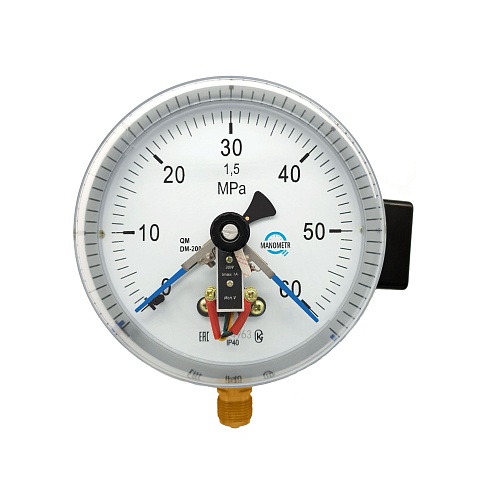

Пределы измерений в системных единицах (МПа, кПа) - базовое исполнение (по заказу изготавливаются в любых единицах измерения)

• DM-2005-U 0 - 100; 160; 250; 400; 600 кПа; 0 - 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60 МПа
• DA-2005-U-100 - 60; 150; 300; 500 кПа; -0,1 - 0,9; 1,5; 2,4 МПа
• DV-2005-U -100 - 0 кПа

Предназначены для измерения вакуумметрического и избыточного давления некристаллизующихся жидкостей, паров и газов, неагрессивных к медным сплавам, с функцией коммутации внешних электрических цепей в схемах автоматики и сигнализации при достижении установленного значения показаний.

Общетехническое исполнение данных приборов находит применение в широком спектре промышленности и иных сферах народного хозяйства.

Модификация ремонтопригодная: основные узлы имеют разборные соединения, в механизме имеются регулировочные винты трёхпозиционной настройки.

Клеммная колодка с винтовым зажимом.

Габаритные размеры данной модификации позволяют считывать показания с расстояния до 3-х метров.

Корпус манометров выполнен из стали, измерительная часть – из медных сплавов.

• Диаметр корпуса 100 мм
• Класс точности
  • 1,5 по умолчанию
  • 1,0 под заказ
• Степень защиты приборов IP40
• Тип контактной группы
  • С магнитным поджатием (по умолчанию)
  • Скользящие контакты (по заказу)
• Максимальное напряжение коммутируемого тока
  • 220В постоянного тока
  • 380В переменного тока
• Сила тока, не более
  • 1А для контактов с магнитным поджатием
  • 0,5А для скользящих контактов
• Максимальная разрывная мощность контактов
  • С магнитным поджатием:
    • 30Вт постоянного тока;
    • 50ВА переменного тока
  • Для скользящих контактов:
    • 10Вт постоянного тока;
    • 20ВА переменного тока
• Допускаемая погрешность при срабатывании электроконтактной схемы, % от диапазона показаний +/- 4%
• Рабочие нагрузки
  • Постоянная нагрузка: 3/4 шкалы;
  • Переменная нагрузка: 2/3 шкалы;
  • Кратковременная нагрузка: 110% шкалы
• Материал присоединительного штуцера Медный сплав
• Резьба присоединительного штуцера
  • M20x1,5- по умолчанию
  • Остальные резьбы под заказ
• Расположение присоединительного штуцера Радиальное
• Материал корпуса Сталь
• Цвет корпуса Сталь, окрашенная в чёрный цвет
• Стекло Органическое
• Обечайка Сталь, окрашенная в чёрный цвет, крепление винтами
• Циферблат Алюминиевый сплав, окрашенный в белый цвет
• Механизм Медный сплав
• Трубчатая пружина Медный сплав
  • Температура измеряемой среды -50…+150 °С
  • Температура окружающего воздуха -50…+60 °С
  • Климатическое исполнение N2 (У2 по ГОСТ 15150-69)
  • Виброзащищенность Группа L3 по ГОСТ 12997-84
• Масса не более 0,6 кг
• Средний срок службы 10 лет

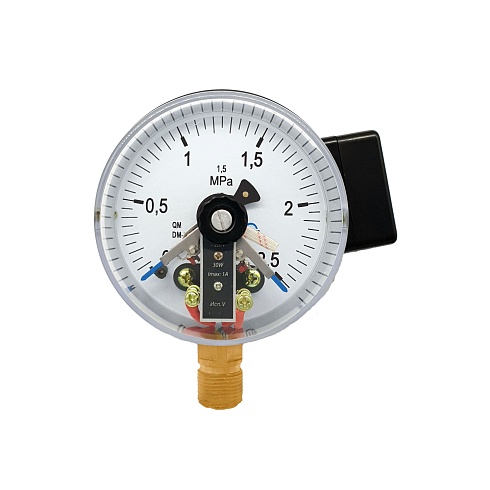

Пределы измерений в системных единицах (МПа, кПа) - базовое исполнение (по заказу изготавливаются в любых единицах измерения)

• DM-2010-U 0 - 100; 160; 250; 400; 600 кПа; 0 - 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60 МПа
• DA-2010-U -100 - 60; 150; 300; 500 кПа; -0,1 - 0,9; 1,5; 2,4 МПа
• DV-2010-U -100 - 0 кПа
