Коррозионностойкие виброустойчивые манометры с повышенной безопасностью

Предназначены для измерения вакуумметрического и избыточного давления агрессивных, некристаллизующихся жидкостей, паров и газов (в том числе сернистой нефти, растворов аммиака, водородо- и сероводородосодержащих смесей) в условиях повышенной вибрации и пульсации с температурой до +200 °С.

Повышенная безопасность достигается за счёт применения сварки в деталях из нержавеющей стали, находящихся под давлением.

Приборы поставляются без заполнения и с заполнением демпфирующей жидкостью.

Виброустойчивость приборов и стойкость к пульсации давления достигается путём заполнения полости корпуса демпфирующей жидкостью.

Виброустойчивое коррозионностойкое исполнение данных приборов находит применение в промышленности и в большей степени в нефтегазовой и химической отраслях.

Байонетный корпус и конструкция из нержавеющей стали обеспечивают стойкость к воздействию агрессивных измерительных и окружающих сред.

Габаритные размеры данной модификации позволяют применение приборов в ограниченном пространстве пневматического и гидравлического оборудования.

Корпус манометров выполнен из нержавеющей стали, измерительная часть – из нержавеющей стали.

• Диаметр корпуса 63 мм
• Класс точности 1,5
• Степень защиты приборов
  • IP65 ≤ 600 кПа,
  • IP67 ≥ 1 Мпа
• Рабочие нагрузки
  • Постоянная нагрузка: 3/4 шкалы;
  • Переменная нагрузка: 2/3 шкалы;
  • Кратковременная нагрузка: 110% шкалы
• Материал присоединительного штуцера Нержавеющая сталь
• Резьба присоединительного штуцера
  • M12x1,5- по умолчанию
  • Остальные резьбы под заказ
• Расположение присоединительного штуцера Радиальное / Эксцентрично-осевое
• Материал корпуса Нержавеющая сталь
• Стекло Органическое
• Обечайка Нержавеющая сталь, байонетное соединение
• Циферблат Алюминиевый сплав, окрашенный в белый цвет
• Механизм Нержавеющая сталь
• Трубчатая пружина Нержавеющая сталь
• Демпфирующая жидкость Глицерин; ПМС-300
• Температура измеряемой среды
  • от -50 до +200 °С (без заполнения);
  • от -40 до +120 °С (заполнение глицерином);
  • от -50 до +150 °С (заполнение ПМС, силикон)
• Температура окружающего воздуха
  • от -60 до +60 °С (без заполнения);
  • от -40 до +60 °С (заполнение глицерином);
  • от -60 до +60 °С (заполнение ПМС, силикон)
• Климатическое исполнение
• Исполнение
  • N1 (У1 по ГОСТ 15150-69)
  • T1 (Т1 по ГОСТ 15150-69) - под заказ.
  • MU1 (ОМ1 по ГОСТ 15150-69) - под заказ.
  • NF1 (УХЛ1 по ГОСТ 15150-69) - под заказ.
• Виброзащищенность
  • N2- без заполнения по ГОСТ 12997-84
  • V4- при заполнении демпфирующей жидкостью по ГОСТ 12997-84
• Масса не более 0,35 кг
• Средний срок службы 10 лет

Пределы измерений в системных единицах (МПа, кПа) - базовое исполнение (по заказу изготавливаются в любых единицах измерения)

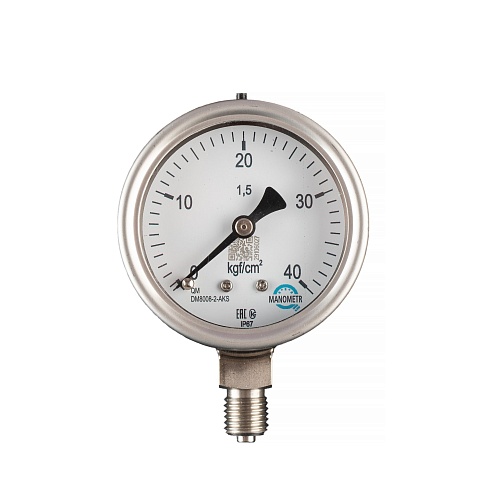

• DM-8008-2-AKS 0 - 100; 160; 250; 400; 600 кПа; 0 - 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60 МПа
• DA-8008-2-AKS -100 - 60; 150; 300; 500 кПа; -0,1 - 0,9; 1,5; 2,4 МПа
• DV-8008-2-AKS -100 - 0 кПа

Предназначены для измерения вакуумметрического и избыточного давления агрессивных, некристаллизующихся жидкостей, паров и газов (в том числе сернистой нефти, растворов аммиака, водородо- и сероводородосодержащих смесей) в условиях повышенной вибрации и пульсации с температурой до +200 °С.

Повышенная безопасность достигается за счёт применения сварки в деталях из нержавеющей стали, находящихся под давлением и за счёт применения безопасного многослойного стекла триплекс.

Приборы поставляются без заполнения и с заполнением демпфирующей жидкостью.

Виброустойчивость приборов данной модификации обеспечивается металлоёмкими деталями механизма из нержавеющей стали с толщиной сектора 4мм.

Дополнительная виброустойчивость приборов и стойкость к пульсации давления достигается путём заполнения полости корпуса демпфирующей жидкостью.

Виброустойчивое коррозионностойкое исполнение данных приборов находит применение в промышленности и в большей степени в нефтегазовой и химической отраслях.

Байонетный корпус и конструкция из нержавеющей стали обеспечивают стойкость к воздействию агрессивных измерительных и окружающих сред с доступностью большинства опций.

Модификация ремонтопригодная: основные узлы имеют разборные соединения, в механизме имеются регулировочные винты трёхпозиционной настройки.

Габаритные размеры данной модификации позволяют считывать показания с расстояния до 3-х метров.

Корпус манометров выполнен из нержавеющей стали, измерительная часть – из нержавеющей стали.

• Диаметр корпуса 100 мм
• Класс точности 1,0
• Степень защиты приборов
  • IP65 ≤ 600 кПа,
  • IP67 ≥ 1 Мпа
• Рабочие нагрузки
  • Постоянная нагрузка: 3/4 шкалы;
  • Переменная нагрузка: 2/3 шкалы;
  • Кратковременная нагрузка: 110% шкалы
• Материал присоединительного штуцера Нержавеющая сталь
• Резьба присоединительного штуцера
  • M20x1,5- по умолчанию
  • Остальные резьбы под заказ
• Расположение присоединительного штуцера Радиальное / Эксцентрично-осевое
• Материал корпуса Нержавеющая сталь
• Стекло Многослойное безопасное
• Обечайка Нержавеющая сталь, байонетное соединение
• Циферблат Алюминиевый сплав, окрашенный в белый цвет
• Механизм Нержавеющая сталь
• Трубчатая пружина Нержавеющая сталь
• Демпфирующая жидкость Глицерин; ПМС-300
• Температура измеряемой среды
  • от -50 до +200 °С (без заполнения);
  • от -40 до +120 °С (заполнение глицерином);
  • от -50 до +150 °С (заполнение ПМС, силикон)
• Температура окружающего воздуха
  • от -60 до +60 °С (без заполнения);
  • от -40 до +60 °С (заполнение глицерином);
  • от -60 до +60 °С (заполнение ПМС, силикон)
• Климатическое исполнение
  • Исполнение N1 (У1 по ГОСТ 15150-69)
  • T1 (Т1 по ГОСТ 15150-69) - под заказ.
  • MU1 (ОМ1 по ГОСТ 15150-69) - под заказ.
  • NF1 (УХЛ1 по ГОСТ 15150-69) - под заказ.
• Виброзащищенность N2- без заполнения по ГОСТ 12997-84
• V4- при заполнении демпфирующей жидкостью по ГОСТ 12997-84
• Масса не более 0,9 кг
• Средний срок службы 10 лет

Пределы измерений в системных единицах (МПа, кПа) - базовое исполнение (по заказу изготавливаются в любых единицах измерения)

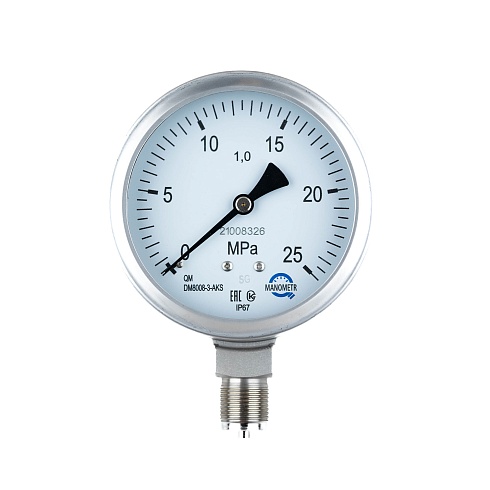

• DM-8008-3-AKS 0 - 100; 160; 250; 400; 600 кПа; 0 - 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60 МПа
• DA-8008-3-AKS -100 - 60; 150; 300; 500 кПа; -0,1 - 0,9; 1,5; 2,4 МПа
• DV-8008-3-AKS -100 - 0 кПа

Предназначены для измерения вакуумметрического и избыточного давления агрессивных, некристаллизующихся жидкостей, паров и газов (в том числе сернистой нефти, растворов аммиака, водородо- и сероводородосодержащих смесей) в условиях повышенной вибрации и пульсации с температурой до +200 °С.

Повышенная безопасность достигается за счёт применения сварки в деталях из нержавеющей стали, находящихся под давлением и за счёт применения безопасного многослойного стекла триплекс.

Приборы поставляются без заполнения и с заполнением демпфирующей жидкостью.

Виброустойчивость приборов данной модификации обеспечивается металлоёмкими деталями механизма из нержавеющей стали с толщиной сектора 4мм.

Дополнительная виброустойчивость приборов и стойкость к пульсации давления достигается путём заполнения полости корпуса демпфирующей жидкостью.

Виброустойчивое коррозионностойкое исполнение данных приборов находит применение в промышленности и в большей степени в нефтегазовой и химической отраслях.

Байонетный корпус и конструкция из нержавеющей стали обеспечивают стойкость к воздействию агрессивных измерительных и окружающих сред с доступностью большинства опций.

Модификация ремонтопригодная: основные узлы имеют разборные соединения, в механизме имеются регулировочные винты трёхпозиционной настройки.

Габаритные размеры данной модификации позволяют считывать показания с расстояния до 5-ти метров.

Корпус манометров выполнен из нержавеющей стали, измерительная часть – из нержавеющей стали.

• Диаметр корпуса 160 мм
• Класс точности 1,0
• Степень защиты приборов
  • IP65 ≤ 600 кПа,
  • IP67 ≥ 1 Мпа
• Рабочие нагрузки
  • Постоянная нагрузка: 3/4 шкалы;
  • Переменная нагрузка: 2/3 шкалы;
  • Кратковременная нагрузка: 110% шкалы
• Материал присоединительного штуцера Нержавеющая сталь
• Резьба присоединительного штуцера
  • M20x1,5- по умолчанию
  • Остальные резьбы под заказ
• Расположение присоединительного штуцера Радиальное / Эксцентрично-осевое
• Материал корпуса Нержавеющая сталь
• Стекло Многослойное безопасное
• Обечайка Нержавеющая сталь, байонетное соединение
• Циферблат Алюминиевый сплав, окрашенный в белый цвет
• Механизм Нержавеющая сталь
• Трубчатая пружина Нержавеющая сталь
• Демпфирующая жидкость Глицерин; ПМС-300
• Температура измеряемой среды
  • от -50 до +200 °С (без заполнения);
  • от -40 до +120 °С (заполнение глицерином);
  • от -50 до +150 °С (заполнение ПМС, силикон)
• Температура окружающего воздуха
  • от -60 до +60 °С (без заполнения);
  • от -40 до +60 °С (заполнение глицерином);
  • от -60 до +60 °С (заполнение ПМС, силикон)
• Климатическое исполнение
  • Исполнение N1 (У1 по ГОСТ 15150-69)
  • T1 (Т1 по ГОСТ 15150-69) - под заказ.
  • MU1 (ОМ1 по ГОСТ 15150-69) - под заказ.
  • NF1 (УХЛ1 по ГОСТ 15150-69) - под заказ.
• Виброзащищенность N2- без заполнения по ГОСТ 12997-84
• V4- при заполнении демпфирующей жидкостью по ГОСТ 12997-84
• Масса не более 1,8 кг
• Средний срок службы 10 лет

Пределы измерений в системных единицах (МПа, кПа) - базовое исполнение (по заказу изготавливаются в любых единицах измерения)

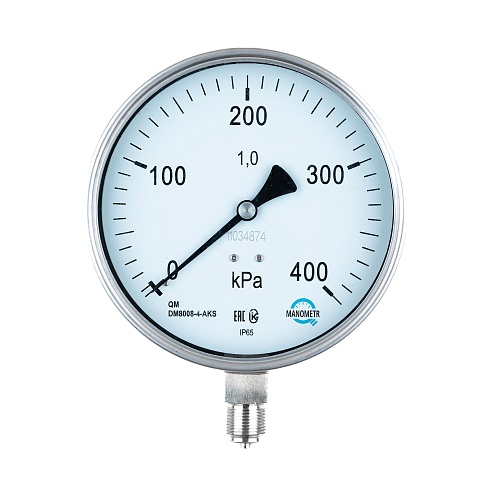

• DM-8008-4-AKS 0 - 100; 160; 250; 400; 600 кПа; 0 - 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60 МПа
• DA-8008-4-AKS -100 - 60; 150; 300; 500 кПа; -0,1 - 0,9; 1,5; 2,4 МПа
• DV-8008-4-AKS -100 - 0 кПа
