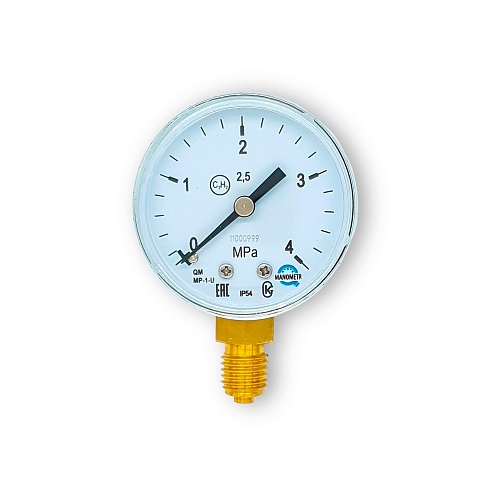

Манометры для газовых редукторов

Предназначены для измерения избыточного давления технических газов в газосварочном оборудовании. Корпус манометров выполнен из стали, измерительная часть – из латуни.

Приборы имеют маркировку по газу и соответствующий цвет корпуса:

• ацетилен – белый,

• пропан – красный,

• кислород – синий.

• Диаметр корпуса 50 мм

• Класс точности 2,5

• Степень защиты приборов IP54

• Рабочие нагрузки

  • Постоянная нагрузка: 3/4 шкалы;
  • Переменная нагрузка: 2/3 шкалы;
  • Кратковременная нагрузка: 110% шкалы

• Материал присоединительного штуцера Медный сплав

• Резьба присоединительного штуцера M12x1,5

• Расположение присоединительного штуцера Радиальное

• Материал корпуса Сталь

• Цвет корпуса

  • Общетехнический - окрашенная в чёрный цвет;
  • О2 (кислород) - окрашенная в синий цвет;
  • С2Н2 (ацетилен) - окрашенная в белый цвет;
  • С3Н8 (газ-пропан) - окрашенная в красный цвет

• Стекло Органическое

• Обечайка Нет

• Циферблат Алюминиевый сплав, окрашенный в белый цвет

• Механизм Медный сплав

• Трубчатая пружина Медный сплав

• Температура измеряемой среды -50…+120 °С

• Температура окружающего воздуха -50…+60 °С

• Климатическое исполнение N2 (У2 по ГОСТ 15150-69)

• Виброзащищенность Группа L3 по ГОСТ 12997-84

• Масса не более 0,15 кг

• Средний срок службы 10 лет

Пределы измерений в системных единицах (МПа)

• MP-1-U (кислород О2) 0 - 2,5; 25 МПа
• MP-1-U (ацетилен С2Н2) 0,4; 4 МПа
• MP-1-U (газ-пропан С3Н8) 0,6 МПа
