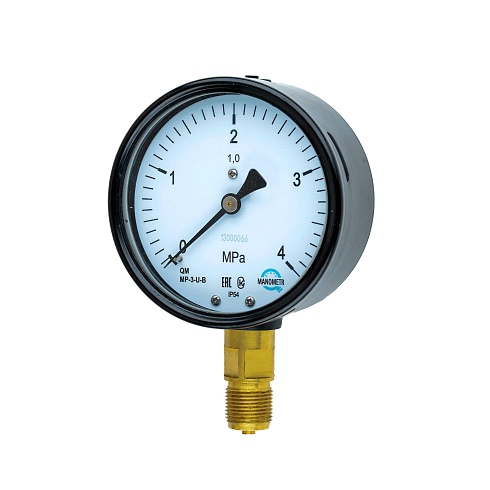

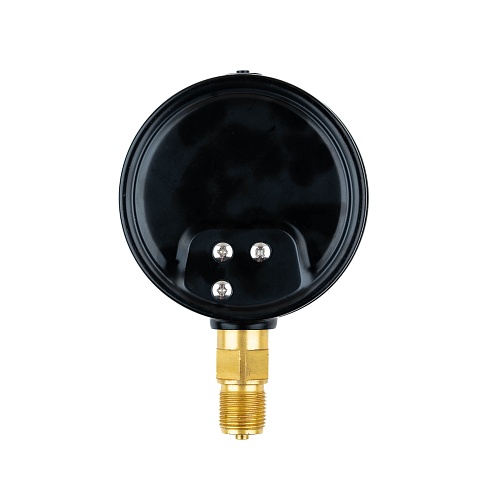

Манометры, мановакуумметры и вакуумметры MP-3-U-B, MVP-3-U-B, VP-3-U-B

Манометры, мановакуумметры и вакуумметры общетехнические MP-3-U-B, MVP-3-U-B, VP-3-U-B предназначены для измерения вакуумметрического и избыточного давления некристаллизующихся жидкостей, паров и газов, неагрессивных к медным сплавам.

Общетехническое исполнение данных приборов находит применение в широком спектре промышленности и иных сферах народного хозяйства.

Байонетный корпус обеспечивает дополнительную защиту от воздействий окружающей среды и доступность большинства опций.

Модификация ремонтопригодная: основные узлы имеют разборные соединения, в механизме имеются регулировочные винты трёхпозиционной настройки.

Габаритные размеры данной модификации позволяют считывать показания с расстояния до 3-х метров.

Корпус манометров выполнен из стали, измерительная часть – из медных сплавов.

• Диаметр корпуса 100 мм
• Класс точности 1,0
• Степень защиты приборов IP54
• Рабочие нагрузки
  • Постоянная нагрузка: 3/4 шкалы;
  • Переменная нагрузка: 2/3 шкалы;
  • Кратковременная нагрузка: 110% шкалы
• Материал присоединительного штуцера Медный сплав
• Резьба присоединительного штуцера
  • M20x1,5- по умолчанию
  • Остальные резьбы под заказ
• Расположение присоединительного штуцера Радиальное / Эксцентрично-осевое
• Материал корпуса Сталь
• Стекло Техническое
• Обечайка Байонетное соединение
• Циферблат Алюминиевый сплав, окрашенный в белый цвет
• Механизм Медный сплав
• Трубчатая пружина Медный сплав
• Температура измеряемой среды от -50 до +150 °С
• Температура окружающего воздуха от -60 до +60 °С
• Климатическое исполнение
  • Исполнение N1 (У1 по ГОСТ 15150-69)
  • T1 (Т1 по ГОСТ 15150-69) - под заказ.
  • MU1 (ОМ1 по ГОСТ 15150-69) - под заказ.
  • NF1 (УХЛ1 по ГОСТ 15150-69) - под заказ.
• Виброзащищенность Группа N2 по ГОСТ 12997-84
• Масса не более 0,5 кг
• Средний срок службы 10 лет

Пределы измерений в системных единицах (МПа, кПа) - базовое исполнение (по заказу изготавливаются в любых единицах измерения)

• MP-3-U-B 0 - 60; 100; 160; 250; 400; 600 кПа; 0 - 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60 МПа
• MVP-3-U-B -100 - 60; 150; 300; 500 кПа; -0,1 - 0,9; 1,5; 2,4 МПа
• VP-3-U-B -100 - 0 кПа
