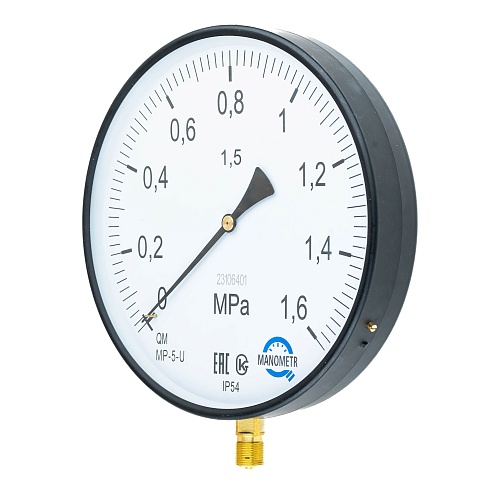

Манометры MP-5-U

Манометры общетехнические MP-5-U предназначены для измерения избыточного давления некристаллизующихся жидкостей, паров и газов, неагрессивных к медным сплавам.

Общетехническое исполнение данных приборов находит применение в широком спектре промышленности и иных сферах народного хозяйства.

Модификация ремонтопригодная: основные узлы имеют разборные соединения, в механизме имеются регулировочные винты трёхпозиционной настройки.

Габаритные размеры данной модификации позволяют считывать показания с расстояния от 5-ти метров.

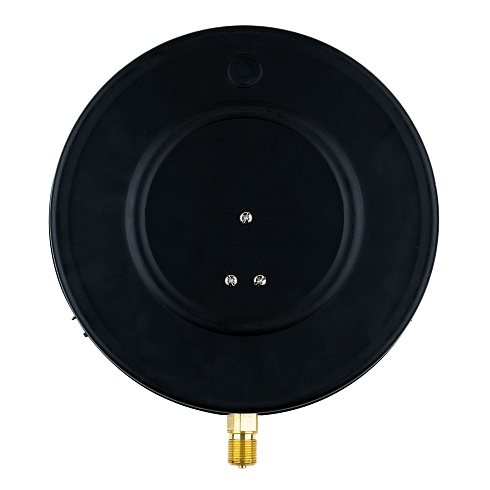

Корпус манометров выполнен из стали, измерительная часть – из медных сплавов.

• Диаметр корпуса 250 мм
• Класс точности
  • 1,5 по умолчанию
  • 1,0 по заказу
• Степень защиты приборов IP54
• Рабочие нагрузки Постоянная нагрузка:
  • 3/4 шкалы;
  • Переменная нагрузка: 2/3 шкалы;
  • Кратковременная нагрузка: 110% шкалы
• Материал присоединительного штуцера Медный сплав
• Резьба присоединительного штуцера M20x1,5
• Расположение присоединительного штуцера Радиальное
• Материал корпуса Сталь
• Стекло Техническое
• Обечайка Сталь, окрашенная в чёрный цвет, крепление винтами
• Циферблат Алюминиевый сплав, окрашенный в белый цвет
• Механизм Медный сплав
• Трубчатая пружина Медный сплав
• Температура измеряемой среды -50…+150 °С
• Температура окружающего воздуха -60…+60 °С
• Климатическое исполнение N2 (У2 по ГОСТ 15150-69)
• Виброзащищенность Группа L3 по ГОСТ 12997-84
• Масса не более 1,9 кг
• Средний срок службы 10 лет

Пределы измерений в системных единицах (МПа, кПа) - базовое исполнение (по заказу изготавливаются в любых единицах измерения)

• MP-5-U 0 - 100; 160; 250; 400; 600 кПа; 0 - 1; 1,6; 2,5; 4; 6; 10; 16; 25 МПа
