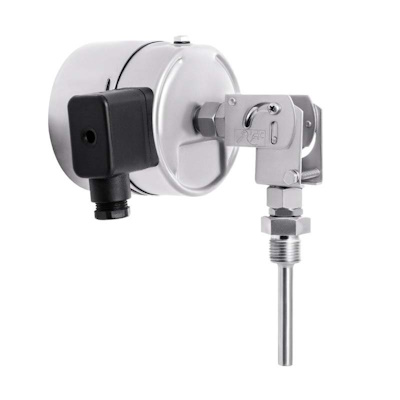

Термометры коррозионностойкие с электроконтактной приставкой (универсальное присоединение). Тип БТ, серия 220

Коррозионностойкий термометр с электроконтактной приставкой и универсальным присоединением (поворотно-откидным корпусом) с резьбой на штоке. Биметаллический термометр, устойчивый к воздействию агрессивных измеряемых сред; предназначен для управления внешними электрическими цепями в схемах сигнализации, автоматики и блокировки технологических процессов.

Корпус и шток коррозионностойкого термометра изготовлены из нержавеющей стали. Возможна комплектация гильзой из нержавеющей стали с давлением до 25 МПа или до 60 МПа.

Область применения: химическая промышленность, нефтехимическая промышленность, машиностроение.

Диаметр корпуса, мм 100

Класс точности 1,5

Диапазоны показаний температур, °С −30…+50 0…+60 0…+100 0…+120 0…+160 0…+250 0…+300 0…+350 0…+450
Диапазон рабочих температур, °C Окружающая среда: −60…+60

Длина погружной части, мм 100, 150, 200, 250, 300 (под заказ возможно изготовление погружной части длиной до 1600 мм с шагом 50 мм)

Электрическая схема Двухконтактная: Исп. IV (ЛЗПЗ), Исп. V (ЛРПЗ)

Максимальное напряжение, В –220, ~380

Максимальный ток, А 0,5

Максимальная разрывная мощность контактов 10 Вт, 20 В·А

Тип контактов Со скользящими контактами, серебряное покрытие

Минимальные электрические характеристики Определяются переходным контактным сопротивлением и рассчитываются для конкретных электрических схем

Пределы допускаемой основной погрешности срабатывания электроконтактной группы в % от диапазона измерений ±4

Чувствительный элемент

• Биметаллическая спираль

Шток

• Нержавеющая сталь 08Х18Н10

Корпус

• IP65, нержавеющая сталь 08Х18Н10

Кольцо

• Нержавеющая сталь 08Х18Н10
• Байонетное

Циферблат

• Алюминий, шкала черная на белом фоне

Стекло

• Минеральное

Подключение

• Через клеммную коробку сбоку на корпусе

Присоединение

• Универсальное, с поворотно-откидным корпусом, угол поворота до 90°

Резьба присоединения (на штоке)

• G½ или М20х1,5

Комплектность

• Без гильзы
• Опция:
  • • гильза из нержавеющей стали 08Х18Н10
  • • цельноточеная гильза из нержавеющей стали 08Х18Н10

Рабочее давление, МПа

• На штоке: 10
• На гильзе из нержавеющей стали: 25
• На цельноточеной гильзе: 60

Межповерочный интервал

• 3 года

Климатическое исполнение

• Группа Д2 по ГОСТ Р 52931;
• климатическое исполнение УХЛ
• категории 1.1 по ГОСТ 15150

Техническая документация

• ТУ 4211-001-4719015564-2008
