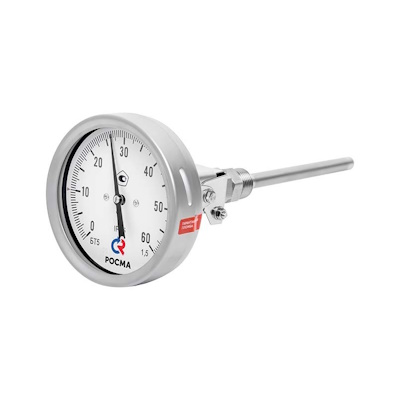

Термометры коррозионностойкие с возможностью гидрозаполнения силиконом (универсальное присоединение). Тип БТ, серия 220

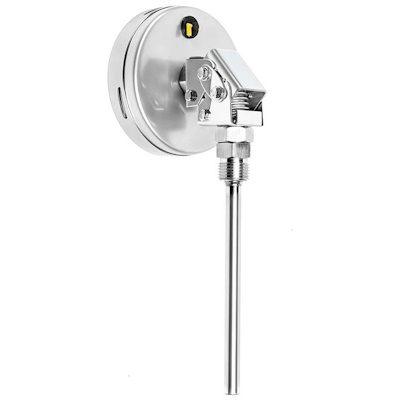

Коррозионностойкий термометр с универсальным присоединением (поворотно-откидным корпусом) с резьбой на штоке. Предназначен для измерения температуры агрессивных жидкостей и газов. Принцип действия термометров БТ основан на зависимости деформации чувствительного элемента от измеряемой температуры. В качестве чувствительного элемента используется биметаллическая пружина. Биметаллическая пружина изготавливается из двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры пружина изгибается и вращает стрелку термометра. Один конец пружины закреплен внутри штока, а к другому присоединяется ось стрелки.

Корпус и шток коррозионностойкого термометра изготовлены из нержавеющей стали. Возможна комплектация термометра гильзой из нержавеющей стали с давлением до 25 МПа или до 60 МПа.

Прибор поставляется «сухой» (готовый к гидрозаполнению) или заполненный силиконом по требованию заказчика.

Гидрозаполнение возможно только для БТ с диапазоном показаний температур до 250°С.

Область применения: химическая промышленность, нефтехимическая промышленность, машиностроение.

Диаметр корпуса, мм

• 100

Класс точности

• 1,5

Диапазоны показаний температур, °С

• −30…+50 0…+60
• 0…+100 0…+120
• 0…+160
• 0…+200
• 0…+250 0…+300
• 0…+350
• 0…+450
• 0…+500
  Диапазон рабочих температур, °C
• Окружающая среда: −60…+60 °C

Длина погружной части, мм

• 64, 100, 150, 200, 250, 300 мм (под заказ возможно изготовление погружной части длиной до 1600 мм, с шагом 50 мм)

Чувствительный элемент

• Биметаллическая спираль

Шток

• Нержавеющая сталь 08Х18Н10

Корпус

• IP65, нержавеющая сталь 08Х18Н10

Кольцо

• Нержавеющая сталь 08Х18Н10, байонетное

Циферблат

• Алюминий, шкала черная на белом фоне

Стекло

• Минеральное многослойное безопасное — триплекс

Резьба присоединения (на штоке)

• G½ или М20х1,5

Комплектность

• Без гильзы
• Опция:
  • • гильза из нержавеющей стали 08Х18Н10
  • • цельноточеная гильза из нержавеющей стали 08Х18Н10

Рабочее давление, МПа

• На штоке: 10
• На гильзе из нержавеющей стали: 25
• На цельноточеной гильзе: 60

• Межповерочный интервал

• 3 года

Климатическое исполнение

• Группа Д2 по ГОСТ Р 52931;
• климатическое исполнение УХЛ
• категории 1.1 по ГОСТ 15150

Техническая документация

• ТУ 4211-001-4719015564-2008
