Термометры общетехнические (осевое присоединение) Тип БТ, серия 211

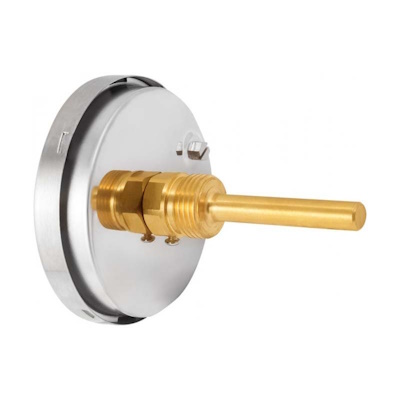

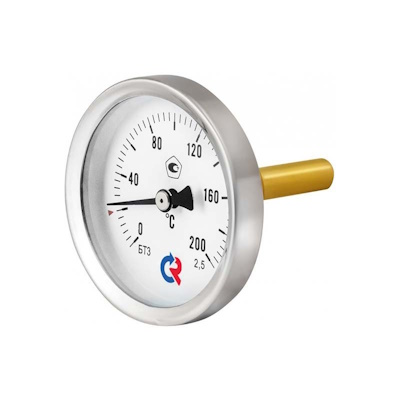

Термометр биметаллический (осевое присоединение) в комплекте с защитной латунной* погружной гильзой. Прибор предназначен для измерения температуры жидкостей, пара и газов в отопительных и санитарных установках, в системах кондиционирования и вентиляции. Принцип действия прибора основан на зависимости деформации чувствительного элемента от измеряемой температуры. В качестве чувствительного элемента используется биметаллическая пружина. Она изготавливается из двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры пружина изгибается и вращает стрелку термометра. Один её конец закреплен внутри штока, а к другому присоединяется ось стрелки. Корпус прибора изготавливается из коррозионностойкой стали, шток — из нержавеющей стали.

Область применения: системы кондиционирования, теплоснабжения, водоснабжения.

При измерении температуры агрессивных сред рекомендуется комплектовать термометр гильзой из нержавеющей стали.

Диаметр корпуса, мм

• 63, 80, 100, 150

Класс точности

• Ø63 2,5
• Ø80, 100, 150 1,0** / 1,5
• ** — опция

Диапазон показаний температур, °С

• −40…+60 | 0…+60 | 0…+100
• 0…+120 | 0…+160 | 0…+200 | 0…+250 | 0…+350 | 0…+450

Диапазон рабочих температур, °C

• Окружающая среда: −10…+60

Длина погружной части, мм

• Возможно изготовление погружной части длиной до 1000 мм (с шагом 50 мм)

• Ø63 46 / 64 / 100 / 150 / 200 / 250 / 300

• Ø80 46*** / 64 / 100 / 150 / 200 / 250 / 300

• Ø100 46*** / 64 / 100 / 150 / 200 / 250 / 300

• Ø150 64 / 100 / 150 / 200 / 250 / 300

• *** — кроме t°= 0... +450 °С

Чувствительный элемент

• Биметаллическая спираль

Шток

• Нержавеющая сталь 08Х18Н10

Корпус

• IP54, коррозионностойкая сталь 12Х15Г9НД

Кольцо

• Коррозионностойкая сталь 12Х15Г9НД,
• Ø63 — запрессованное
• Ø80, 100, 150 — байонетное

Циферблат

• Алюминий, шкала черная на белом фоне

Стекло

• Минеральное

Резьба присоединения (на гильзе)

• G½ или M20×1,5

Рабочее давление (на гильзе), МПа

• 10 (латунная гильза с погружной частью длиной до 100 мм)
• 2,5 (латунная гильза с погружной частью длиной более 100 мм)
• 25 (гильза из нержавеющей стали 08Х18Н10)

Регулировка

• На штоке (для Ø63) или на корпусе с тыльной стороны

Межповерочный интервал

• 3 года

Климатическое исполнение

• Группа C2 по ГОСТ Р 52931;
• климатическое исполнение УХЛ
• категории 2.1 по ГОСТ 15150

Техническая документация

• ТУ 4211-001-4719015564-2008
• • — при температуре 0…+450 °С и длине погружной части 100 мм и более материал гильзы — нержавеющая сталь 12Х18Н10
