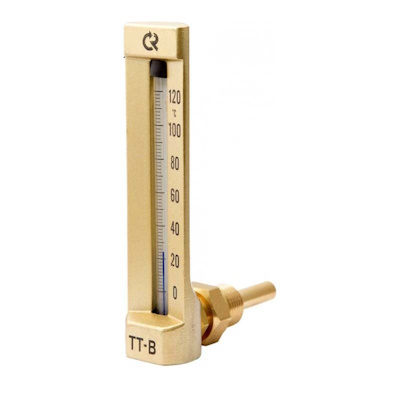

Термометры жидкостные виброустойчивые Тип ТТ-В
Термометр технический жидкостный предназначен для измерения температуры неагрессивных жидких и газообразных сред в пределах от −30 до +200 °С. Приборы могут использоваться в условиях высоких динамических нагрузок в различных отраслях промышленности.
Приборы состоят из защищенной стеклянной оболочкой капиллярной трубки с резервуаром, заполненным термометрической жидкостью, защитного корпуса и защитной гильзы. Шкала термометра нанесена на наружной поверхности капиллярной трубки. Верхняя часть капилляра (со шкалой) находится в корпусе, а нижняя (с резервуаром) — в гильзе.
Корпус изготовлен из анодированного алюминия. Гильза изготавливается либо из латуни, либо из нержавеющей стали. По типу присоединения прибор может быть изготовлен в двух вариантах исполнения: термометр технический прямой и угловой.
Область применения: судостроение, водоснабжение, теплоснабжение.
Длина верхней и погружной частей, мм
- Прямое при-соединение 110 / 150 / 200 30 / 40 / 50 / 64 / 100 / 150
- Угловое при-соединение 40 / 50 / 64 / 100 / 150
Диапазон показаний температур, °С −30…+70 | 0…+50 | 0…+100 0…+120 | 0…+160 | 0…+200
Точность измерений
- От 1 до 4 °С в зависимости от диапазона измеряемой температуры и цены деления шкалы термометра
Диапазон рабочих температур, °C
- Окружающая среда: −40…+60
Корпус
- Анодированный алюминий
Резьба присоединения
- G½ / М20х1,5 / М22х1,5 / М27х2. - только прямое присоединение
Присоединение
- Прямое или угловое
Заполнение
- Термометрическая жидкость
Материал гильзы
- Латунь
- Нержавеющая сталь 08Х18Н10 (при длине погружной части 150 мм)
Комплектность
- Гильза из латуни или нержавеющей стали, в зависимости от длины погружной части ТТ-В
Рабочее давление на гильзе, МПа
- 10 (гильза из латуни)
- 25 (гильза из нержавеющей стали 08Х18Н10)
Межповерочный интервал
- 3 года
Климатическое исполнение
- Группа В3 по ГОСТ Р 52931;
- климатическое исполнение УХЛ
- категории 3.1 по ГОСТ 15150
Техническая документация
- ТУ 4321-002-4719015564-2008
- ГОСТ 28498-90
-
