Общетехнические манометры

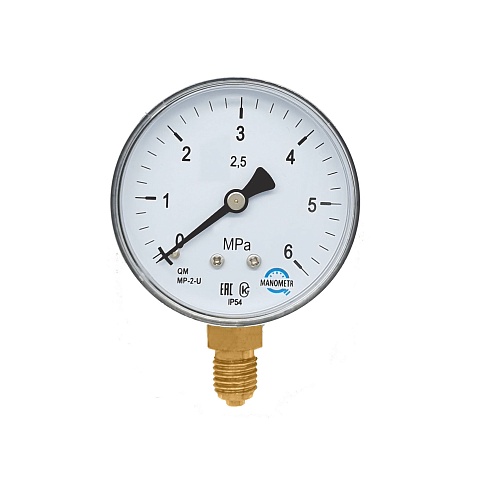

Манометры, мановакуумметры и вакуумметры общетехнические MP-2-U, MVP-2-U, VP-2-U предназначены для измерения вакуумметрического и избыточного давления некристаллизующихся жидкостей, паров и газов, неагрессивных к медным сплавам.

Габаритные размеры данной модификации позволяют применение приборов в ограниченном пространстве пневматического и гидравлического оборудования.

Корпус манометров выполнен из стали, измерительная часть – из медных сплавов.

• Диаметр корпуса 63 мм
• Класс точности 2,5 по умолчанию
• 1,5 под заказ
• Степень защиты приборов IP54
• Рабочие нагрузки
  • Постоянная нагрузка: 3/4 шкалы;
  • Переменная нагрузка: 2/3 шкалы;
  • Кратковременная нагрузка: 110% шкалы
• Материал присоединительного штуцера Медный сплав
• Резьба присоединительного штуцера M12x1,5
• Расположение присоединительного штуцера Радиальное / Центрально-осевое
• Материал корпуса Сталь
• Цвет корпуса Сталь, окрашенная в черный цвет
• Стекло Органическое
• Обечайка Нет
• Циферблат Алюминиевый сплав, окрашенный в белый цвет
• Механизм Медный сплав
• Трубчатая пружина Медный сплав
• Температура измеряемой среды -50…+120 °С
• Температура окружающего воздуха -50…+60 °С
• Климатическое исполнение
  • N2 (У2 по ГОСТ 15150-69)
  • NF1 (УХЛ1 по ГОСТ 15150-69) - под заказ
• Виброзащищенность Группа L3 по ГОСТ 12997-84
• Масса не более 0,2 кг
• Средний срок службы 10 лет

Пределы измерений в системных единицах (МПа, кПа) - базовое исполнение (по заказу изготавливаются в любых единицах измерения)

• MP-2-U 0 - 100; 160; 250; 400; 600 кПа; 0 - 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40 МПа
• MVP-2-U -100 - 60; 150; 300; 500 кПа; -0,1 - 0,9; 1,5; 2,4 МПа
• VP-2-U -100 - 0 кПа

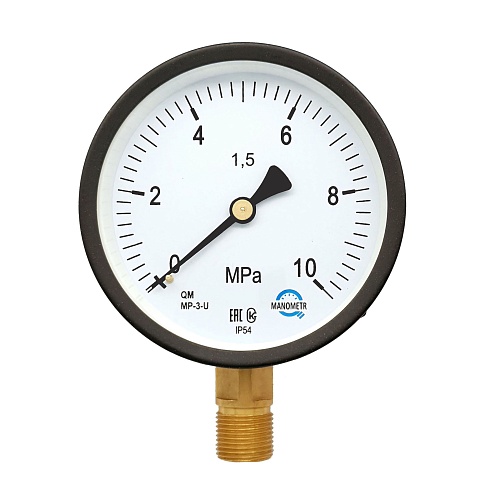

Манометры, мановакуумметры и вакуумметры общетехнические MP-3-U, MVP-3-U, VP-3-U предназначены для измерения вакуумметрического и избыточного давления некристаллизующихся жидкостей, паров и газов, неагрессивных к медным сплавам.

Общетехническое исполнение данных приборов находит применение в широком спектре промышленности и иных сферах народного хозяйства.

Модификация ремонтопригодная: основные узлы имеют разборные соединения, в механизме имеются регулировочные винты трёхпозиционной настройки.

Габаритные размеры данной модификации позволяют считывать показания с расстояния до 3-х метров.

Корпус манометров выполнен из стали, измерительная часть – из медных сплавов.

• Диаметр корпуса 100 мм
• Класс точности 1,5 по умолчанию
• 1,0 под заказ
• Степень защиты приборов IP54
• Рабочие нагрузки
  • Постоянная нагрузка: 3/4 шкалы;
  • Переменная нагрузка: 2/3 шкалы;
  • Кратковременная нагрузка: 110% шкалы
• Материал присоединительного штуцера Медный сплав
• Резьба присоединительного штуцера
  • M20x1,5- по умолчанию
  • Остальные резьбы под заказ
• Расположение присоединительного штуцера Радиальное / Эксцентрично-осевое
• Материал корпуса Сталь
• Цвет корпуса Сталь, окрашенная в чёрный цвет
• Стекло Техническое
• Обечайка Сталь, окрашенная в чёрный цвет, крепление винтами
• Циферблат Алюминиевый сплав, окрашенный в белый цвет
• Механизм Медный сплав
• Трубчатая пружина Медный сплав
• Температура измеряемой среды -50…+150 °С
• Температура окружающего воздуха -60…+60 °С
• Климатическое исполнение
  • N2 (У2 по ГОСТ 15150-69)
  • NF1 (УХЛ1 по ГОСТ 15150-69) - под заказ
• Виброзащищенность Группа L3 по ГОСТ 12997-84
• Масса не более 0,5 кг
• Средний срок службы 10 лет

Пределы измерений в системных единицах (МПа, кПа) - базовое исполнение (по заказу изготавливаются в любых единицах измерения)

• MP-3-U 0 - 60; 100; 160; 250; 400; 600 кПа; 0 - 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60 МПа
• MVP-3-U -100 - 60; 150; 300; 500 кПа; -0,1 - 0,9; 1,5; 2,4 МПа
• VP-3-U -100 - 0 кПа

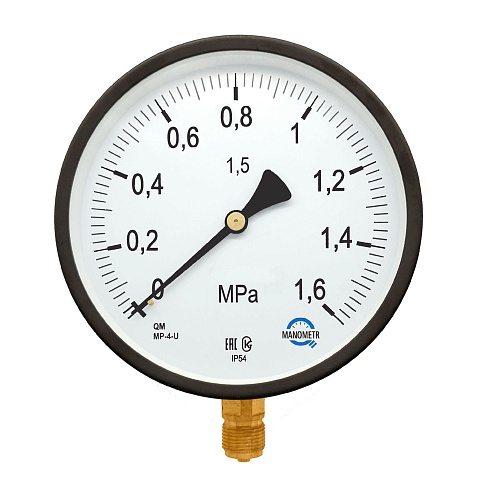

Манометры, мановакуумметры и вакуумметры общетехнические MP-4-U, MVP-4-U, VP-4-U предназначены для измерения вакуумметрического и избыточного давления некристаллизующихся жидкостей, паров и газов, неагрессивных к медным сплавам.

Общетехническое исполнение данных приборов находит применение в широком спектре промышленности и иных сферах народного хозяйства.

Модификация ремонтопригодная: основные узлы имеют разборные соединения, в механизме имеются регулировочные винты трёхпозиционной настройки.

Габаритные размеры данной модификации позволяют считывать показания с расстояния до 5-х метров.

Корпус манометров выполнен из стали, измерительная часть – из медных сплавов.

• Диаметр корпуса 160 мм
• Класс точности
  • 1,5 по умолчанию
  • 1,0 по заказу
• Степень защиты приборов IP54
• Рабочие нагрузки
  • Постоянная нагрузка: 3/4 шкалы;
  • Переменная нагрузка: 2/3 шкалы;
  • Кратковременная нагрузка: 110% шкалы
• Материал присоединительного штуцера Медный сплав
• Резьба присоединительного штуцера
  • M20x1,5- по умолчанию
  • Остальные резьбы под заказ
• Расположение присоединительного штуцера Радиальное / Эксцентрично-осевое
• Материал корпуса Сталь
• Цвет корпуса Сталь, окрашенная в чёрный цвет
• Стекло Техническое
• Обечайка Сталь, окрашенная в чёрный цвет, крепление винтами
• Циферблат Алюминиевый сплав, окрашенный в белый цвет
• Механизм Медный сплав
• Трубчатая пружина Медный сплав
• Температура измеряемой среды -50…+150 °С
• Температура окружающего воздуха -60…+60 °С
• Климатическое исполнение
  • N2 (У2 по ГОСТ 15150-69)
  • NF1 (УХЛ1 по ГОСТ 15150-69) - под заказ
• Виброзащищенность Группа L3 по ГОСТ 12997-84
• Масса не более 0,9 кг
• Средний срок службы 10 лет

Пределы измерений в системных единицах (МПа, кПа) - базовое исполнение (по заказу изготавливаются в любых единицах измерения)

• MP-4-U 0 - 60; 100; 160; 250; 400; 600 кПа; 0 - 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60 МПа
• MVP-4-U -100 - 60; 150; 300; 500 кПа; -0,1 - 0,9; 1,5; 2,4 МПа
• VP-4-U -100 - 0 кПа

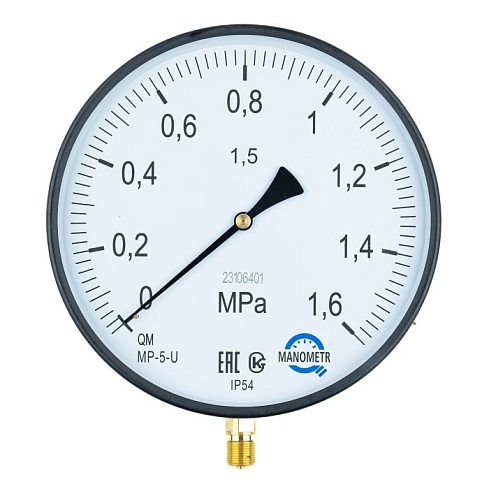

Манометры общетехнические MP-5-U предназначены для измерения избыточного давления некристаллизующихся жидкостей, паров и газов, неагрессивных к медным сплавам.

Общетехническое исполнение данных приборов находит применение в широком спектре промышленности и иных сферах народного хозяйства.

Модификация ремонтопригодная: основные узлы имеют разборные соединения, в механизме имеются регулировочные винты трёхпозиционной настройки.

Габаритные размеры данной модификации позволяют считывать показания с расстояния от 5-ти метров.

Корпус манометров выполнен из стали, измерительная часть – из медных сплавов.

• Диаметр корпуса 250 мм
• Класс точности
  • 1,5 по умолчанию
  • 1,0 по заказу
• Степень защиты приборов IP54
• Рабочие нагрузки Постоянная нагрузка:
  • 3/4 шкалы;
  • Переменная нагрузка: 2/3 шкалы;
  • Кратковременная нагрузка: 110% шкалы
• Материал присоединительного штуцера Медный сплав
• Резьба присоединительного штуцера M20x1,5
• Расположение присоединительного штуцера Радиальное
• Материал корпуса Сталь
• Стекло Техническое
• Обечайка Сталь, окрашенная в чёрный цвет, крепление винтами
• Циферблат Алюминиевый сплав, окрашенный в белый цвет
• Механизм Медный сплав
• Трубчатая пружина Медный сплав
• Температура измеряемой среды -50…+150 °С
• Температура окружающего воздуха -60…+60 °С
• Климатическое исполнение N2 (У2 по ГОСТ 15150-69)
• Виброзащищенность Группа L3 по ГОСТ 12997-84
• Масса не более 1,9 кг
• Средний срок службы 10 лет

Пределы измерений в системных единицах (МПа, кПа) - базовое исполнение (по заказу изготавливаются в любых единицах измерения)

• MP-5-U 0 - 100; 160; 250; 400; 600 кПа; 0 - 1; 1,6; 2,5; 4; 6; 10; 16; 25 МПа
