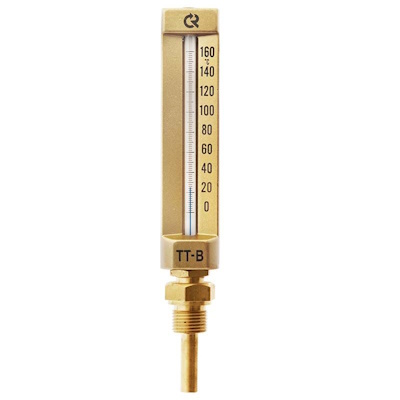

Термометры жидкостные виброустойчивые

Термометр технический жидкостный предназначен для измерения температуры неагрессивных жидких и газообразных сред в пределах от −30 до +200 °С. Приборы могут использоваться в условиях высоких динамических нагрузок в различных отраслях промышленности.

Приборы состоят из защищенной стеклянной оболочкой капиллярной трубки с резервуаром, заполненным термометрической жидкостью, защитного корпуса и защитной гильзы. Шкала термометра нанесена на наружной поверхности капиллярной трубки. Верхняя часть капилляра (со шкалой) находится в корпусе, а нижняя (с резервуаром) — в гильзе.

Корпус изготовлен из анодированного алюминия. Гильза изготавливается либо из латуни, либо из нержавеющей стали. По типу присоединения прибор может быть изготовлен в двух вариантах исполнения: термометр технический прямой и угловой.

Область применения: судостроение, водоснабжение, теплоснабжение.

Длина верхней и погружной частей, мм

• Прямое при-соединение 110 / 150 / 200 30 / 40 / 50 / 64 / 100 / 150
• Угловое при-соединение 40 / 50 / 64 / 100 / 150

Диапазон показаний температур, °С −30…+70 | 0…+50 | 0…+100 0…+120 | 0…+160 | 0…+200

Точность измерений

• От 1 до 4 °С в зависимости от диапазона измеряемой температуры и цены деления шкалы термометра

Диапазон рабочих температур, °C

• Окружающая среда: −40…+60

Корпус

• Анодированный алюминий

Резьба присоединения

• G½ / М20х1,5 / М22х1,5 / М27х2. - только прямое присоединение

Присоединение

• Прямое или угловое

Заполнение

• Термометрическая жидкость

Материал гильзы

• Латунь
• Нержавеющая сталь 08Х18Н10 (при длине погружной части 150 мм)

Комплектность

• Гильза из латуни или нержавеющей стали, в зависимости от длины погружной части ТТ-В

Рабочее давление на гильзе, МПа

• 10 (гильза из латуни)
• 25 (гильза из нержавеющей стали 08Х18Н10)

Межповерочный интервал

• 3 года

Климатическое исполнение

• Группа В3 по ГОСТ Р 52931;
• климатическое исполнение УХЛ
• категории 3.1 по ГОСТ 15150

Техническая документация

• ТУ 4321-002-4719015564-2008
• ГОСТ 28498-90
