Термометры биметаллические

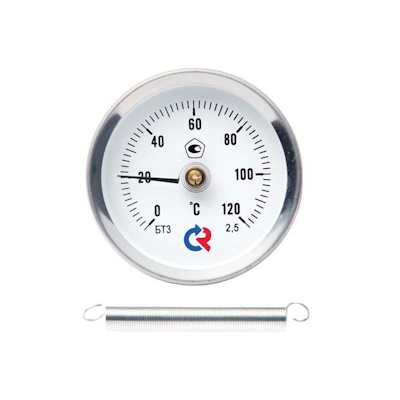

Термометр биметаллический накладной с пружиной предназначен для измерения температуры приповерхностного слоя среды (вязкой, жидкой, газообразной) цилиндрических объектов, например трубы в системе отопления. Принцип действия прибора основан на зависимости деформации чувствительного элемента от измеряемой температуры. В качестве чувствительного элемента используется биметаллическая пружина, которая изготавливается из двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры пружина, которая навита вокруг оси контактного элемента, изгибается и вращает стрелку термометра, при этом стрелка закреплена непосредственно на биметалле.

Корпус прибора изготовлен из коррозионностойкой стали.

Область применения: накладные термометры используются в системах отопления, кондиционирования, теплоснабжения,

Диаметр корпуса, мм

• 63

Класс точности

• 2,5

Диапазон показаний температур, °C

• 0…+60 0…+100
• 0…+120 0…+150
• Диапазон рабочих температур, °C
• Окружающая среда: 0…+60

Чувствительный элемент

• Биметаллическая спираль

Корпус

• IP43, коррозионностойкая сталь 12Х15Г9НД

Кольцо

• Коррозионностойкая сталь 12Х15Г9НД, запрессованное

Циферблат

• Алюминий, шкала черная на белом фоне

Стекло

• Минеральное

Присоединение

• Стальная спиральная пружина для крепления на трубе диаметром от 20 до 50 мм

Межповерочный интервал

• 3 года

Климатическое исполнение

• Группа C2 по ГОСТ Р 52931;
• климатическое исполнение УХЛ
• категории 2.1 по ГОСТ 15150

Техническая документация

• ТУ 4211-001-4719015564-2008

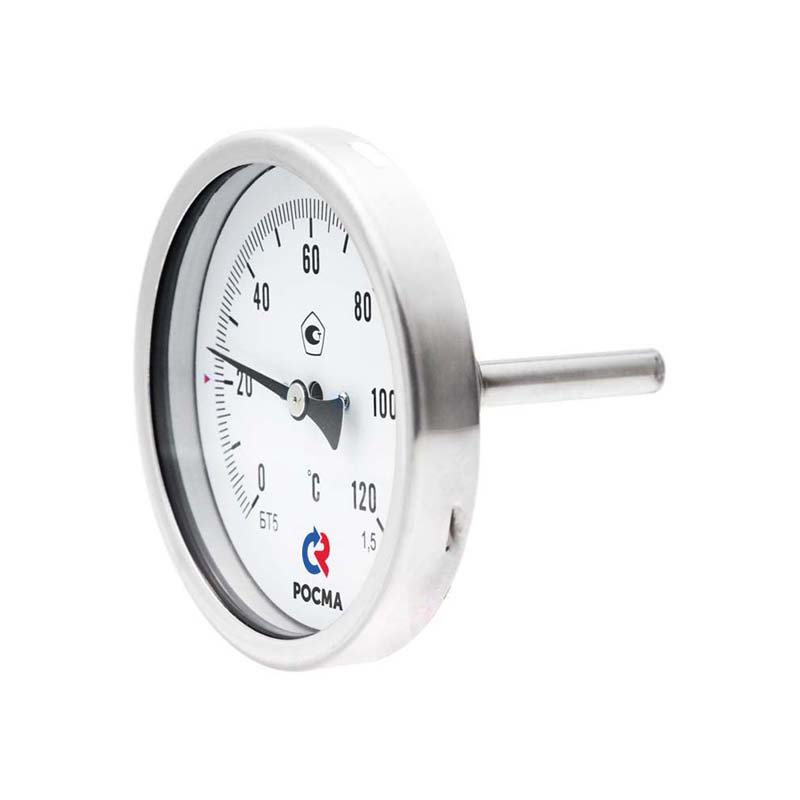

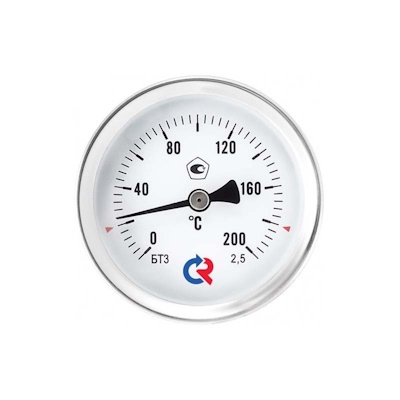

Биметаллический коррозионностойкий термометр с осевым присоединением и резьбой на штоке. Предназначен для измерения температуры агрессивных жидкостей и газов. Принцип действия термометров БТ основан на зависимости деформации чувствительного элемента от измеряемой температуры. В качестве такого элемента используется биметаллическая пружина. Она изготавливается из двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры пружина изгибается и вращает стрелку. Один конец пружины закреплен внутри штока, а к другому присоединяется ось стрелки.

Корпус и шток коррозионностойкого термометра изготовлены из нержавеющей стали. Возможна комплектация термометра гильзой из нержавеющей стали с давлением до 25 МПа или до 60 МПа.

Область применения: химическая промышленность, нефтехимическая промышленность, машиностроение.

Диаметр корпуса, мм

• 100, 150

Класс точности

• 1,0* / 1,5
• — опция

Диапазон показаний температур, °С

• −30…+50 0…+100
• 0…+120 0…+160
• 0…+200 0…+250
• 0…+350 0…+450 ** — кроме L = 46 мм

Диапазон рабочих температур, °C

• Окружающая среда: −60…+60

Длина погружной части, мм

• 46 (кроме Ø150), 64, 100, 150, 200, 250, 300 (под заказ возможно изготовление погружной части длиной до 1600 мм с шагом 50мм)

Чувствительный элемент

• Биметаллическая спираль

Шток

• Нержавеющая сталь 08Х18Н10

Корпус

• IP65, нержавеющая сталь 08Х18Н10

Кольцо

• Нержавеющая сталь 08Х18Н10,
• байонетное

Циферблат

• Алюминий, шкала черная на белом фоне

Стекло

• Минеральное

Резьба присоединения (на штоке)

• G½ или М20х1,5

Комплектность

• Без гильзы
• Опция:
  • • гильза из нержавеющей стали 08Х18Н10
  • • цельноточеная гильза из нержавеющей стали 08Х18Н10

Рабочее давление, МПа

• На штоке: 10
• На гильзе из нержавеющей стали: 25
• На цельноточеной гильзе: 60

Межповерочный интервал

• 3 года

Климатическое исполнение

• Группа Д2 по ГОСТ Р 52931;
• климатическое исполнение УХЛ
• категории 1.1 по ГОСТ 15150

Техническая документация

• ТУ 4211-001-4719015564-2008

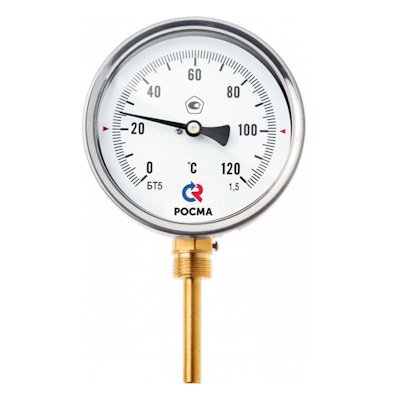

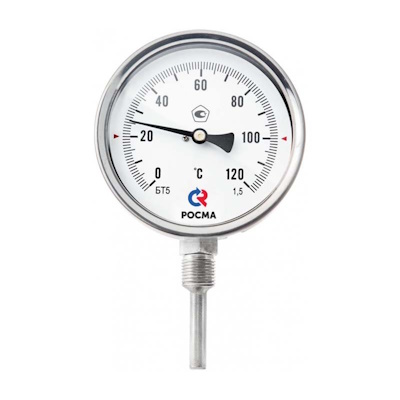

Коррозионностойкий термометр с радиальным присоединением и резьбой на штоке. Предназначен для измерения температуры агрессивных жидкостей и газов. Принцип действия термометров БТ основан на зависимости деформации чувствительного элемента от измеряемой температуры. В качестве чувствительного элемента используется биметаллическая пружина. Биметаллическая пружина изготавливается из двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры пружина изгибается и вращает стрелку термометра. Один конец пружины закреплен внутри штока, а к другому присоединяется ось стрелки.

Корпус и шток коррозионностойкого термометра изготовлены из нержавеющей стали. Возможна комплектация термометра гильзой из нержавеющей стали с давлением до 25 МПа или до 60 МПа.

Область применения: химическая промышленность, нефтехимическая промышленность, машиностроение.

Диаметр корпуса, мм

• 100, 150

Класс точности

• 1,0* / 1,5
• — опция

Диапазон показаний температур, °С

• −30…+70 0…+60
• 0…+100 0…+120
• 0…+160 0…+200
• 0…+250 0…+350
• 0…+450
• Диапазон рабочих температур, °C
• Окружающая среда: −60…+60

Длина погружной части, мм

• 64, 100, 150, 200, 250, 300 (под заказ возможно изготовление погружной части длиной до 1000 мм с шагом 50мм)

Чувствительный элемент

• Биметаллическая спираль

Шток

• Нержавеющая сталь 08Х18Н10

Корпус

• IP65, нержавеющая сталь 08Х18Н10

Кольцо

• Нержавеющая сталь 08Х18Н10,
• байонетное

Циферблат

• Алюминий, шкала черная на белом фоне

Стекло

• Минеральное

Резьба присоединения (на штоке)

• G½ или М20х1,5

Комплектность

• Без гильзы
• Опция:
  • • гильза из нержавеющей стали 08Х18Н10
  • • цельноточеная гильза из нержавеющей стали 08Х18Н10

Рабочее давление, МПа

• На штоке: 10
• На гильзе из нержавеющей стали: 25
• На цельноточеной гильзе: 60

Межповерочный интервал

• 3 года

Климатическое исполнение

• Группа Д2 по ГОСТ Р 52931;
• климатическое исполнение УХЛ
• категории 1.1 по ГОСТ 15150

Техническая документация

• ТУ 4211-001-4719015564-2008

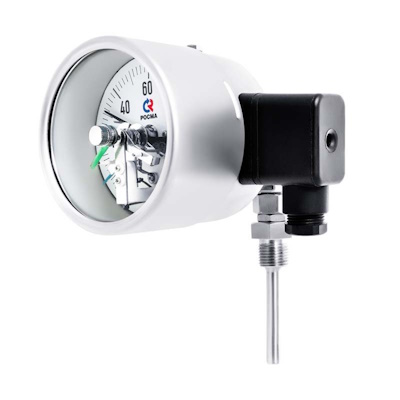

Коррозионностойкий термометр с электроконтактной приставкой и универсальным присоединением (поворотно-откидным корпусом) с резьбой на штоке. Биметаллический термометр, устойчивый к воздействию агрессивных измеряемых сред; предназначен для управления внешними электрическими цепями в схемах сигнализации, автоматики и блокировки технологических процессов.

Корпус и шток коррозионностойкого термометра изготовлены из нержавеющей стали. Возможна комплектация гильзой из нержавеющей стали с давлением до 25 МПа или до 60 МПа.

Область применения: химическая промышленность, нефтехимическая промышленность, машиностроение.

Диаметр корпуса, мм 100

Класс точности 1,5

Диапазоны показаний температур, °С −30…+50 0…+60 0…+100 0…+120 0…+160 0…+250 0…+300 0…+350 0…+450
Диапазон рабочих температур, °C Окружающая среда: −60…+60

Длина погружной части, мм 100, 150, 200, 250, 300 (под заказ возможно изготовление погружной части длиной до 1600 мм с шагом 50 мм)

Электрическая схема Двухконтактная: Исп. IV (ЛЗПЗ), Исп. V (ЛРПЗ)

Максимальное напряжение, В –220, ~380

Максимальный ток, А 0,5

Максимальная разрывная мощность контактов 10 Вт, 20 В·А

Тип контактов Со скользящими контактами, серебряное покрытие

Минимальные электрические характеристики Определяются переходным контактным сопротивлением и рассчитываются для конкретных электрических схем

Пределы допускаемой основной погрешности срабатывания электроконтактной группы в % от диапазона измерений ±4

Чувствительный элемент

• Биметаллическая спираль

Шток

• Нержавеющая сталь 08Х18Н10

Корпус

• IP65, нержавеющая сталь 08Х18Н10

Кольцо

• Нержавеющая сталь 08Х18Н10
• Байонетное

Циферблат

• Алюминий, шкала черная на белом фоне

Стекло

• Минеральное

Подключение

• Через клеммную коробку сбоку на корпусе

Присоединение

• Универсальное, с поворотно-откидным корпусом, угол поворота до 90°

Резьба присоединения (на штоке)

• G½ или М20х1,5

Комплектность

• Без гильзы
• Опция:
  • • гильза из нержавеющей стали 08Х18Н10
  • • цельноточеная гильза из нержавеющей стали 08Х18Н10

Рабочее давление, МПа

• На штоке: 10
• На гильзе из нержавеющей стали: 25
• На цельноточеной гильзе: 60

Межповерочный интервал

• 3 года

Климатическое исполнение

• Группа Д2 по ГОСТ Р 52931;
• климатическое исполнение УХЛ
• категории 1.1 по ГОСТ 15150

Техническая документация

• ТУ 4211-001-4719015564-2008

Коррозионностойкий термометр с осевым присоединением и резьбой на штоке. Предназначен для измерения температуры агрессивных жидкостей и газов. Принцип действия термометров БТ основан на зависимости деформации чувствительного элемента от измеряемой температуры. В качестве чувствительного элемента используется биметаллическая пружина. Биметаллическая пружина изготавливается из двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры пружина изгибается и вращает стрелку термометра. Один конец пружины закреплен внутри штока, а к другому присоединяется ось стрелки.

Корпус и шток коррозионностойкого термометра изготовлены из нержавеющей стали. Возможна комплектация термометра гильзой из нержавеющей стали с давлением до 25 МПа или до 60 МПа.

Прибор поставляется «сухой» (готовый к гидрозаполнению) или заполненный силиконом по требованию заказчика.

Гидрозаполнение возможно только для БТ с диапазоном показаний температур до 250 °С.

Область применения: химическая промышленность, нефтехимическая промышленность, машиностроение.

Диаметр корпуса, мм

• 100

Класс точности

• 1,5

Диапазоны показаний температур, °С

• −30…+50 0…+100
• 0…+120 0…+160
• 0…+200
• 0…+250
• 0…+300 0…+350
• 0…+450
• 0…+500 Диапазон рабочих температур, °C
• Окружающая среда: −60…+60 °C

Длина погружной части, мм

• 64, 100, 150, 200, 250, 300 мм (под заказ возможно изготовление погружной части длиной до 1600 мм с шагом 50 мм)

Чувствительный элемент

• Биметаллическая спираль

Шток

• Нержавеющая сталь 08Х18Н10

Корпус

• IP65, нержавеющая сталь 08Х18Н10

Кольцо

• Нержавеющая сталь 08Х18Н10, байонетное

Циферблат

• Алюминий, шкала черная на белом фоне

Стекло

• Минеральное многослойное безопасное — триплекс

Резьба присоединения (на штоке)

• G½ или М20х1,5

• Комплектность

• Без гильзы

• Опция:

  • • гильза из нержавеющей стали 08Х18Н10
  • • цельноточеная гильза из нержавеющей стали 08Х18Н10

Рабочее давление, МПа

• На штоке: 10
• На гильзе из нержавеющей стали: 25
• На цельноточеной гильзе: 60

Межповерочный интервал

• 3 года

Климатическое исполнение

• Группа Д2 по ГОСТ Р 52931;
• климатическое исполнение УХЛ
• категории 1.1 по ГОСТ 15150

Техническая документация

• ТУ 4211-001-4719015564-2008

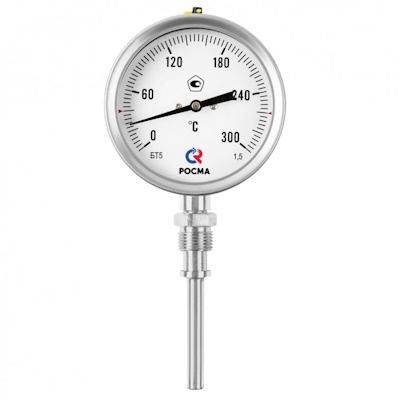

Коррозионностойкий термометр с радиальным присоединением и резьбой CH, CB, ПН. Предназначен для измерения температуры агрессивных жидкостей и газов. Принцип действия термометров БТ основан на зависимости деформации чувствительного элемента от измеряемой температуры. В качестве чувствительного элемента используется биметаллическая пружина. Биметаллическая пружина изготавливается из двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры пружина изгибается и вращает стрелку термометра. Один конец пружины закреплен внутри штока, а к другому присоединяется ось стрелки.

Корпус и шток коррозионностойкого термометра изготовлены из нержавеющей стали. Возможна комплектация термометра гильзой из нержавеющей стали с давлением до 25 МПа или до 60 МПа.

Прибор поставляется «сухой» (готовый к гидрозаполнению) или заполненный силиконом по требованию заказчика.

Гидрозаполнение возможно только для БТ с диапазоном показаний температур до 250°С.

Область применения: химическая промышленность, нефтехимическая промышленность, машиностроение.

Диаметр корпуса, мм

• 100

Класс точности

• 1,0* / 1,5
• — опция

Диапазоны показаний температур, °С

• −30…+70 0…+60
• 0…+100 0…+120
• 0…+160
• 0…+200
• 0…+250 0…+300
• 0…+350
• 0…+450
• 0…+500

Диапазон рабочих температур, °C

• Окружающая среда: −60…+60 °C

Длина погружной части, мм

• 64, 100, 150, 200, 250, 300 мм (под заказ возможно изготовление погружной части длиной до 1000 мм с шагом 50 мм)

Чувствительный элемент

• Биметаллическая спираль

Шток

• Нержавеющая сталь 08Х18Н10

Корпус

• IP65, нержавеющая сталь 08Х18Н10

Кольцо

• Нержавеющая сталь 08Х18Н10, байонетное

Циферблат

• Алюминий, шкала черная на белом фоне

Стекло

• Минеральное многослойное безопасное — триплекс

Резьба присоединения

• G½ или М20×1,5

Тип присоединения (на штоке)

• Свободная наружная резьба — СН
• Свободная внутренняя резьба — СВ
• Перемещаемая наружная резьба — ПН

Комплектность

• Без гильзы
• Опция:
  • • гильза из нержавеющей стали 08Х18Н10
  • • цельноточеная гильза из нержавеющей стали 08Х18Н10

Рабочее давление, МПа

• На штоке: 10
• На гильзе из нержавеющей стали: 25
• На цельноточеной гильзе: 60

Межповерочный интервал

• 3 года

Климатическое исполнение

• Группа Д2 по ГОСТ Р 52931;
• климатическое исполнение УХЛ
• категории 1.1 по ГОСТ 15150

Техническая документация

• ТУ 4211-001-4719015564-2008

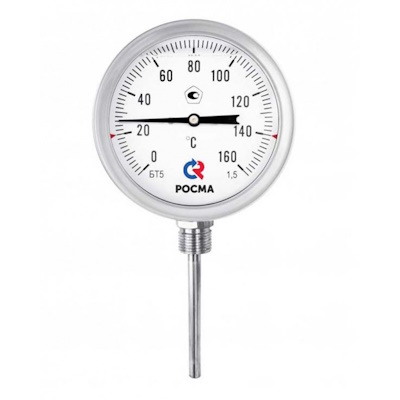

Коррозионностойкий термометр с радиальным присоединением и резьбой на штоке. Предназначен для измерения температуры агрессивных жидкостей и газов. Принцип действия термометров БТ основан на зависимости деформации чувствительного элемента от измеряемой температуры. В качестве чувствительного элемента используется биметаллическая пружина. Биметаллическая пружина изготавливается из двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры пружина изгибается и вращает стрелку термометра. Один конец пружины закреплен внутри штока, а к другому присоединяется ось стрелки.

Корпус и шток коррозионностойкого термометра изготовлены из нержавеющей стали. Возможна комплектация термометра гильзой из нержавеющей стали с давлением до 25 МПа или до 60 МПа.

Прибор поставляется «сухой» (готовый к гидрозаполнению) или заполненный силиконом по требованию заказчика.

Гидрозаполнение возможно только для БТ с диапазоном показаний температур до 250°С.

Область применения: химическая промышленность, нефтехимическая промышленность, машиностроение.

Диаметр корпуса, мм

• 100

Класс точности

• 1,5

Диапазоны показаний температур, °С

• −30…+70 0…+60
• 0…+100 0…+120
• 0…+160
• 0…+200
• 0…+250 0…+300
• 0…+350
• 0…+450
• 0…+500

Диапазон рабочих температур, °C

• Окружающая среда: −60…+60 °C

Длина погружной части, мм

• 64, 100, 150, 200, 250, 300 мм (под заказ возможно изготовление погружной части длиной до 1000 мм с шагом 50 мм)

Чувствительный элемент

• Биметаллическая спираль

Шток

• Нержавеющая сталь 08Х18Н10

Корпус

• IP65, нержавеющая сталь 08Х18Н10

Кольцо

• Нержавеющая сталь 08Х18Н10, байонетное

Циферблат

• Алюминий, шкала черная на белом фоне

Стекло

• Минеральное многослойное безопасное — триплекс

Резьба присоединения (на штоке)

• G½ или М20х1,5

Комплектность

• Без гильзы
• Опция:
  • • гильза из нержавеющей стали 08Х18Н10
  • • цельноточеная гильза из нержавеющей стали 08Х18Н10

Рабочее давление, МПа

• На штоке: 10
• На гильзе из нержавеющей стали: 25
• На цельноточеной гильзе: 60

• Межповерочный интервал

• 3 года

Климатическое исполнение

• Группа Д2 по ГОСТ Р 52931;
• климатическое исполнение УХЛ
• категории 1.1 по ГОСТ 15150

Техническая документация

• ТУ 4211-001-4719015564-2008

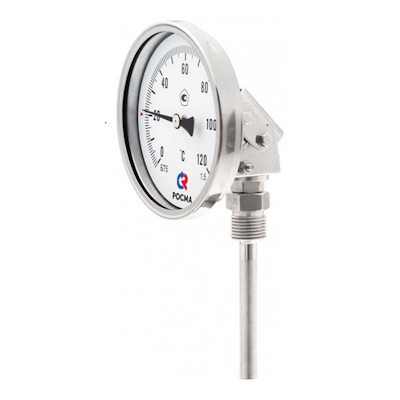

Коррозионностойкий термометр с универсальным присоединением (поворотно-откидным корпусом) с резьбой на штоке. Предназначен для измерения температуры агрессивных жидкостей и газов. Принцип действия термометров БТ основан на зависимости деформации чувствительного элемента от измеряемой температуры. В качестве чувствительного элемента используется биметаллическая пружина. Биметаллическая пружина изготавливается из двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры пружина изгибается и вращает стрелку термометра. Один конец пружины закреплен внутри штока, а к другому присоединяется ось стрелки.

Корпус и шток коррозионностойкого термометра изготовлены из нержавеющей стали. Возможна комплектация термометра гильзой из нержавеющей стали с давлением до 25 МПа или до 60 МПа.

Прибор поставляется «сухой» (готовый к гидрозаполнению) или заполненный силиконом по требованию заказчика.

Гидрозаполнение возможно только для БТ с диапазоном показаний температур до 250°С.

Область применения: химическая промышленность, нефтехимическая промышленность, машиностроение.

Диаметр корпуса, мм

• 100

Класс точности

• 1,5

Диапазоны показаний температур, °С

• −30…+50 0…+60
• 0…+100 0…+120
• 0…+160
• 0…+200
• 0…+250 0…+300
• 0…+350
• 0…+450
• 0…+500
  Диапазон рабочих температур, °C
• Окружающая среда: −60…+60 °C

Длина погружной части, мм

• 64, 100, 150, 200, 250, 300 мм (под заказ возможно изготовление погружной части длиной до 1600 мм, с шагом 50 мм)

Чувствительный элемент

• Биметаллическая спираль

Шток

• Нержавеющая сталь 08Х18Н10

Корпус

• IP65, нержавеющая сталь 08Х18Н10

Кольцо

• Нержавеющая сталь 08Х18Н10, байонетное

Циферблат

• Алюминий, шкала черная на белом фоне

Стекло

• Минеральное многослойное безопасное — триплекс

Резьба присоединения (на штоке)

• G½ или М20х1,5

Комплектность

• Без гильзы
• Опция:
  • • гильза из нержавеющей стали 08Х18Н10
  • • цельноточеная гильза из нержавеющей стали 08Х18Н10

Рабочее давление, МПа

• На штоке: 10
• На гильзе из нержавеющей стали: 25
• На цельноточеной гильзе: 60

• Межповерочный интервал

• 3 года

Климатическое исполнение

• Группа Д2 по ГОСТ Р 52931;
• климатическое исполнение УХЛ
• категории 1.1 по ГОСТ 15150

Техническая документация

• ТУ 4211-001-4719015564-2008

Коррозионностойкий термометр с универсальным присоединением (поворотно-откидным корпусом) с резьбой на штоке. Предназначен для измерения температуры агрессивных жидкостей и газов. Принцип действия термометров БТ основан на зависимости деформации чувствительного элемента от измеряемой температуры. В качестве чувствительного элемента используется биметаллическая пружина. Биметаллическая пружина изготавливается из двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры пружина изгибается и вращает стрелку термометра. Один конец пружины закреплен внутри штока, а к другому присоединяется ось стрелки.

Корпус и шток коррозионностойкого термометра изготовлены из нержавеющей стали. Возможна комплектация термометра гильзой из нержавеющей стали с давлением до 25 МПа или до 60 МПа.

Область применения: химическая промышленность, нефтехимическая промышленность, машиностроение.

Диаметр корпуса, мм

• 80, 100, 150

Класс точности

• 1,0* / 1,5
• — опция

Диапазон показаний температур, °С

• −30…+50 0…+60
• 0…+100 0…+120
• 0…+160 0…+200
• 0…+250 0…+300
• 0…+350 0…+450
• Диапазон рабочих температур, °C
• Окружающая среда: −60…+60

Длина погружной части, мм

• Возможно изготовление погружной части длиной до 1600 мм (с шагом 50 мм)

• Ø80 46 / 64 / 100 / 150 / 200 / 250

• Ø100, 150 64 / 100 / 150 / 200 / 250 / 300

• Чувствительный элемент

• Биметаллическая спираль

Шток

• Нержавеющая сталь 08Х18Н10

Корпус

• IP65, нержавеющая сталь 08Х18Н10

Кольцо

• Нержавеющая сталь 08Х18Н10
• Байонетное

Циферблат

• Алюминий, шкала черная на белом фоне

Стекло

• Минеральное

Присоединение

• Универсальное, с поворотно-откидным корпусом, угол поворота до 90°

Резьба присоединения (на штоке)

• G½ или М20х1,5

Комплектность

• Без гильзы
• Опция:
  • • гильза из нержавеющей стали 08Х18Н10
  • • цельноточеная гильза из нержавеющей стали 08Х18Н10

Рабочее давление, МПа

• На штоке: 10
• На гильзе из нержавеющей стали: 25
• На цельноточеной гильзе: 60

Регулировка

• На корпусе с тыльной стороны

Межповерочный интервал

• 3 года

Климатическое исполнение

• Группа Д2 по ГОСТ Р 52931;
• климатическое исполнение УХЛ
• категории 1.1 по ГОСТ 15150

Техническая документация

• ТУ 4211-001-4719015564-2008

Термометр биметаллический (осевое присоединение) в комплекте с защитной латунной* погружной гильзой. Прибор предназначен для измерения температуры жидкостей, пара и газов в отопительных и санитарных установках, в системах кондиционирования и вентиляции. Принцип действия прибора основан на зависимости деформации чувствительного элемента от измеряемой температуры. В качестве чувствительного элемента используется биметаллическая пружина. Она изготавливается из двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры пружина изгибается и вращает стрелку термометра. Один её конец закреплен внутри штока, а к другому присоединяется ось стрелки. Корпус прибора изготавливается из коррозионностойкой стали, шток — из нержавеющей стали.

Область применения: системы кондиционирования, теплоснабжения, водоснабжения.

При измерении температуры агрессивных сред рекомендуется комплектовать термометр гильзой из нержавеющей стали.

Диаметр корпуса, мм

• 63, 80, 100, 150

Класс точности

• Ø63 2,5
• Ø80, 100, 150 1,0** / 1,5
• ** — опция

Диапазон показаний температур, °С

• −40…+60 | 0…+60 | 0…+100
• 0…+120 | 0…+160 | 0…+200 | 0…+250 | 0…+350 | 0…+450

Диапазон рабочих температур, °C

• Окружающая среда: −10…+60

Длина погружной части, мм

• Возможно изготовление погружной части длиной до 1000 мм (с шагом 50 мм)

• Ø63 46 / 64 / 100 / 150 / 200 / 250 / 300

• Ø80 46*** / 64 / 100 / 150 / 200 / 250 / 300

• Ø100 46*** / 64 / 100 / 150 / 200 / 250 / 300

• Ø150 64 / 100 / 150 / 200 / 250 / 300

• *** — кроме t°= 0... +450 °С

Чувствительный элемент

• Биметаллическая спираль

Шток

• Нержавеющая сталь 08Х18Н10

Корпус

• IP54, коррозионностойкая сталь 12Х15Г9НД

Кольцо

• Коррозионностойкая сталь 12Х15Г9НД,
• Ø63 — запрессованное
• Ø80, 100, 150 — байонетное

Циферблат

• Алюминий, шкала черная на белом фоне

Стекло

• Минеральное

Резьба присоединения (на гильзе)

• G½ или M20×1,5

Рабочее давление (на гильзе), МПа

• 10 (латунная гильза с погружной частью длиной до 100 мм)
• 2,5 (латунная гильза с погружной частью длиной более 100 мм)
• 25 (гильза из нержавеющей стали 08Х18Н10)

Регулировка

• На штоке (для Ø63) или на корпусе с тыльной стороны

Межповерочный интервал

• 3 года

Климатическое исполнение

• Группа C2 по ГОСТ Р 52931;
• климатическое исполнение УХЛ
• категории 2.1 по ГОСТ 15150

Техническая документация

• ТУ 4211-001-4719015564-2008
• • — при температуре 0…+450 °С и длине погружной части 100 мм и более материал гильзы — нержавеющая сталь 12Х18Н10

Радиальное присоединение в комплекте с защитной латунной* гильзой. Термометр радиальный биметаллический предназначен для измерения температуры жидкостей, пара и газов в отопительных и санитарных установках, в системах кондиционирования и вентиляции. Принцип действия прибора основан на зависимости деформации чувствительного элемента от измеряемого значения, °C. В качестве чувствительного элемента используется биметаллическая пружина. Она изготавливается из двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры пружина изгибается и вращает стрелку термометра. Один конец пружины закреплен внутри штока, а к другому присоединяется ось стрелки. Корпус прибора изготавливается из коррозионностойкой стали, шток — из нержавеющей стали.

Область применения: системы кондиционирования, теплоснабжения, водоснабжения.

Диаметр корпуса, мм

• 63, 100

Класс точности

• Ø63 2,5
• Ø100 1,0 / 1,5 — опция

Диапазон показаний температур, °С

• −30…+70* −40…+60**
• 0…+60
• 0…+100 0…+120 0…+160
• 0…+200 0…+250 0…+300
• 0…+350 0…+450
  * — только для Ø100 ** — только для Ø63

Диапазон рабочих температур, °C

• Окружающая среда: −10…+60

Длина погружной части, мм Возможно изготовление погружной части длиной до 1000 мм (с шагом 50 мм)

• 46 (кроме t°=0…+60 / 300 / 350 / 450 °C)
• 64 (кроме t°=0…+60 / 450 °C)
• 100, 150 (для Ø63 только до 250 °C)

Чувствительный элемент

• Биметаллическая спираль

Шток

• Нержавеющая сталь 08Х18Н10

Корпус

• IP54, коррозионностойкая сталь 12Х15Г9НД

Кольцо

• Коррозионностойкая сталь 12Х15Г9НД,
• байонетное

Циферблат

• Алюминий, шкала черная на белом фоне

Стекло

• Минеральное

Резьба присоединения (на гильзе)

• G½ или M20×1,5

Рабочее давление (на гильзе), МПа

• 10 (латунная гильза с погружной частью длиной до 100 мм)
• 2,5 (латунная гильза с погружной частью длиной более 100 мм)
• 25 (гильза из нержавеющей стали 08Х18Н10)

Регулировка

• На штоке

Межповерочный интервал

• 3 года

Климатическое исполнение

• Группа C2 по ГОСТ Р 52931;
• климатическое исполнение УХЛ
• категории 2.1 по ГОСТ 15150

Техническая документация

• ТУ 4211-001-4719015564-2008
• — при температуре 0…+450 °С и длине погружной части 100 мм и более материал гильзы — нержавеющая сталь 12Х18Н10

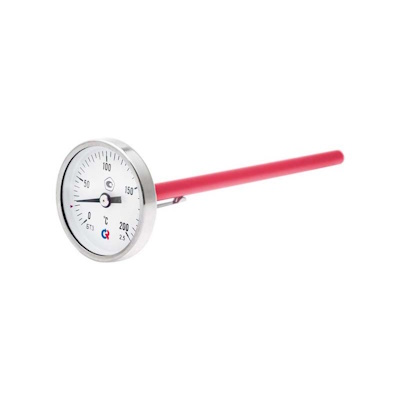

Биметаллический коррозионностойкий погружной термометр со штоком в виде иглы предназначен для измерения температуры густых, сыпучих и вязких сред. Принцип действия прибора основан на зависимости деформации чувствительного элемента от измеряемой температуры. В качестве такого элемента используется пружина из биметалла. Она изготавливается из двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры пружина изгибается и вращает стрелку прибора. Один её конец закреплен внутри штока, а к другому присоединяется ось стрелки.

Корпус и шток прибора изготовлены из нержавеющей стали. Биметаллические игольчатые термометры используются в строительстве для измерения температуры бетона.

Область применения: сельское хозяйство, строительство, пищевая промышленность.

Диаметр корпуса, мм

• 50

Класс точности

• 2,5

Диапазон показаний температур, °C

• 0…+200

Диапазон рабочих температур, °C

• Окружающая среда: −10…+60

Длина погружной части, мм

• 150

Чувствительный элемент

• Биметаллическая спираль

Корпус и шток (игла)

• IP54, нержавеющая сталь 08Х18Н10

Кольцо

• Нержавеющая сталь 08Х18Н10, запрессованное

Циферблат

• Алюминий, шкала черная на белом фоне

Стекло

• Органическое

Присоединение

• Шток в виде иглы

Межповерочный интервал

• 3 года

Климатическое исполнение

• Группа C2 по ГОСТ Р 52931;
• климатическое исполнение УХЛ
• категории 2.1 по ГОСТ 15150

Техническая документация

• ТУ 4211-001-4719015564-2008
